Recifal et ventilos !

Petite maintenance ce samedi : changement des ventilateurs !

J’en avais jamais parlé ici mais je met des ventilateurs dans la partie technique  pour extraire l’air et ainsi diminuer la salinité autour de mes équipements (contrôleurs, pompe doseuse).   Rien que sur les charnières du meuble on voit la différence , la rouille progresse moins vite.

Ils ont une durée de vie  limité (1 an environ car ils aspirent de l’air salé) donc il ne faut pas que ça coute cher et il faut aussi qu’ils soient silencieux.

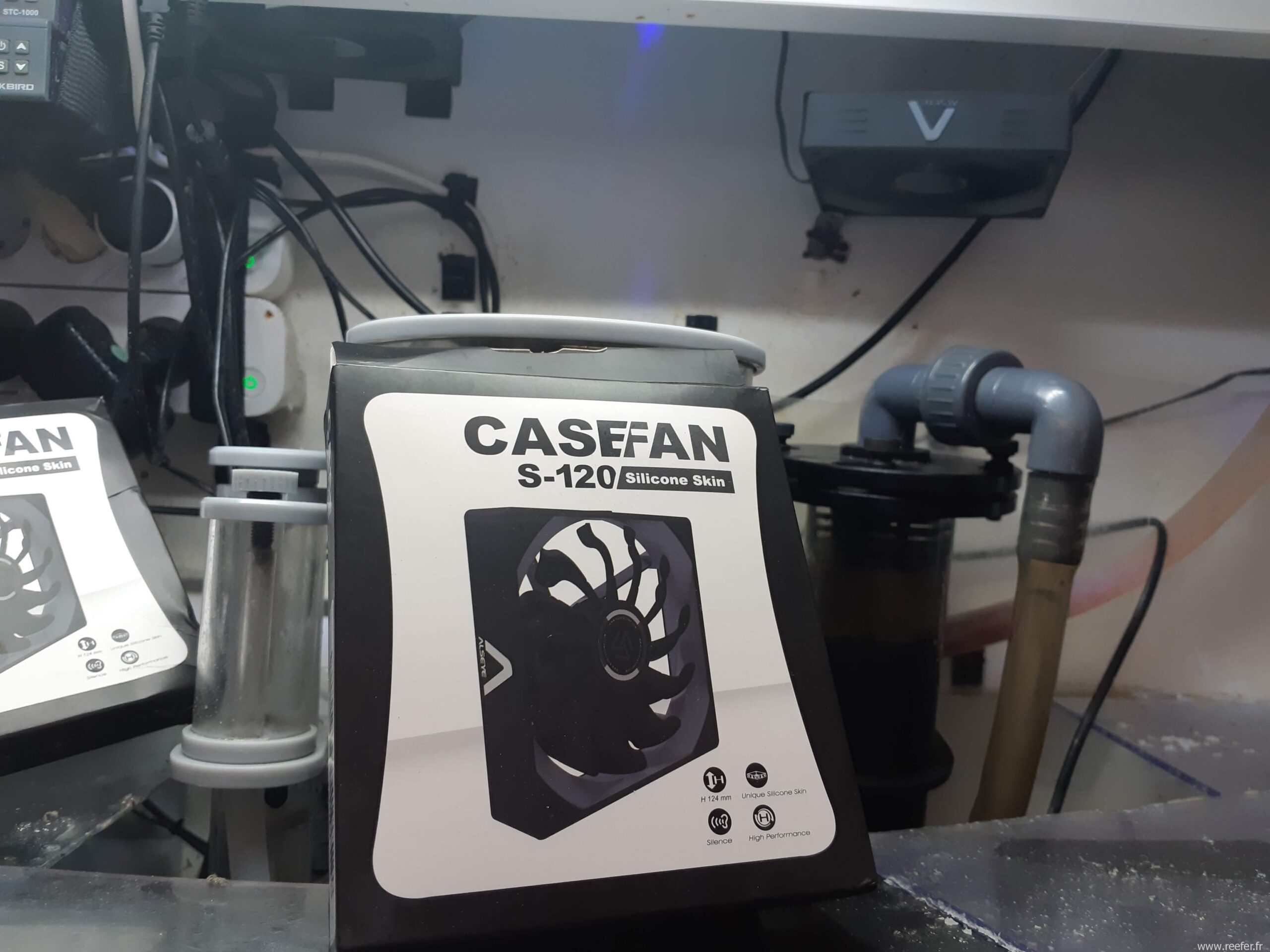

J’ai trouvé ce modèle, je le branche sur un module Fibaro mais on peut le mettre sur un transfo de 10 à 20v par exemple.

ventilateur

Au moment de placer le ventilateur : n’oubliez pas que le but est d’extraire l’air vers l’extérieur.

Ce modèle coute dans les 8 €  chez Ali, faut donc attendre 2 ou 3 semaines.

Chez Amazon plein de choix aussi mais c’est un peu la loterie: certains ventilateurs sont assez bruyant même s’ils ne sont pas à fond  : on peut entendre le moteur électrique ‘siffler’.

Retour sur les régulateurs de chauffage STC-1000, ITC-1000

Petit retour d’expérience suite à cet article concernant les régulateurs de chauffage.

Après plus d’un  an j’ai eu un soucis de décalage de température, une dérive pas constante et donc pas rattrapable par un réglage. Je n’ai pas pris le temps de voir si c’est le capteur ou le boitier, au vu du prix de ce matériel j’en ai pris 2 avec chacun son chauffage :

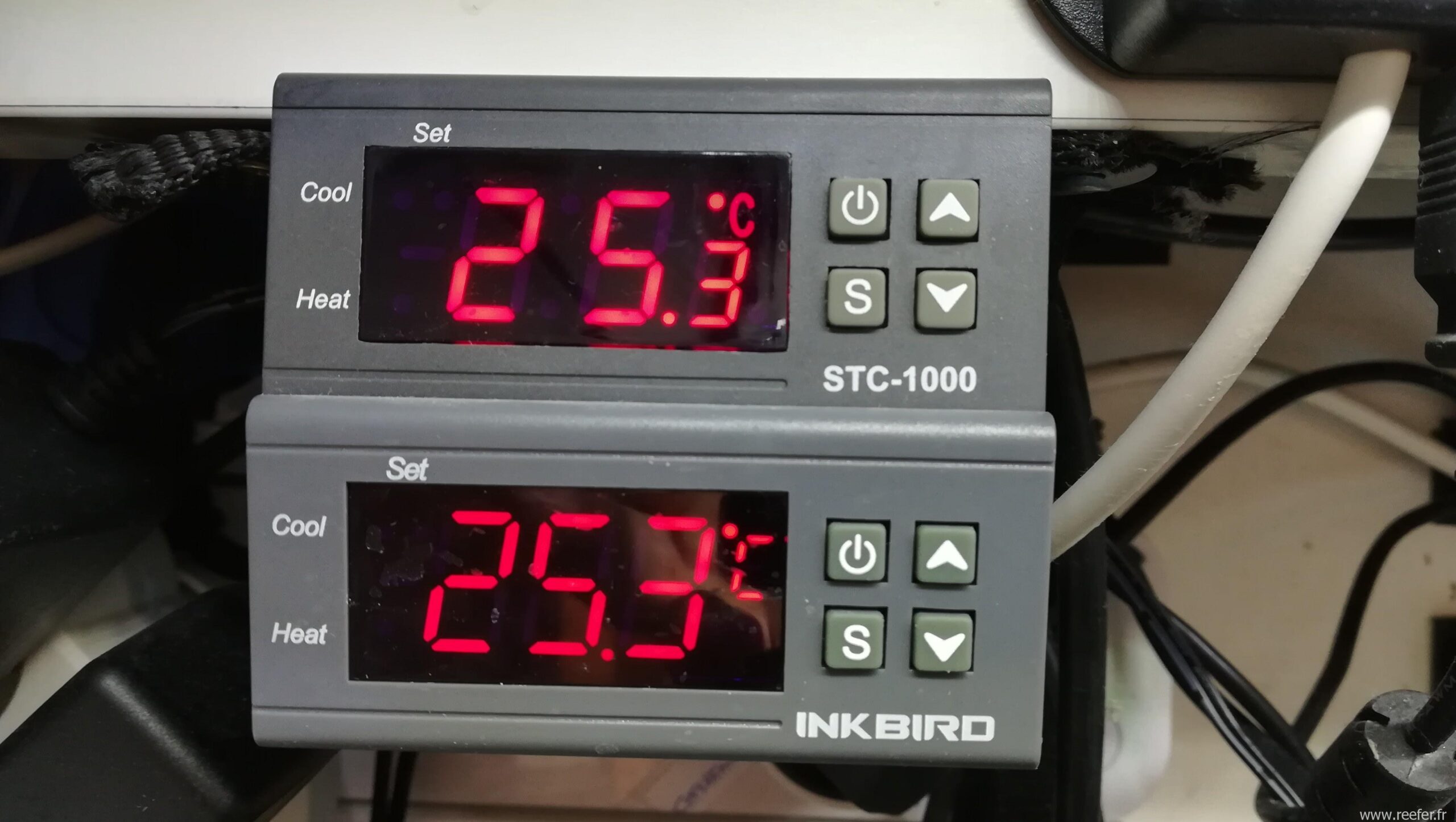

STC1000-ITC1000

A savoir  :

Ca me permet d’être tranquille si un régulateur tombe en panne, ca permet aussi de vérifier en un coup d’œil qu’ils mesurent la même valeur.

Cette configuration est moins cher qu’un boitier Aquamedic T-controller  que j’ai mis en place sur le Elos Mini mais nécessite plus de bricolage.

De plus la précision de la régulation est à la faveur des boitiers ‘chinois’ ! (déclenchement à 1°C  de différence pour l’AquaMedic et 0,3°C pour les STC)

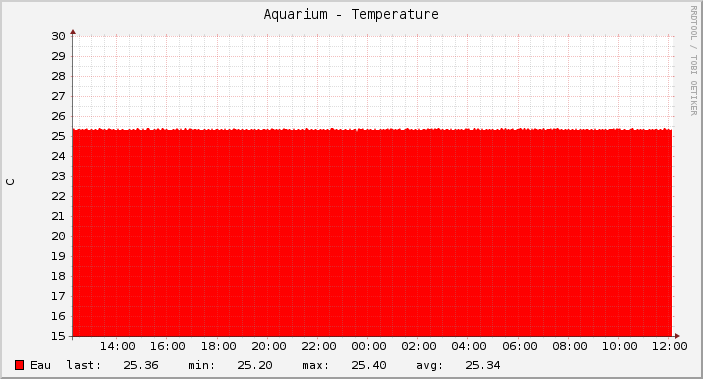

régulateur STC1000 temp_elos120



régulateur Aqua Medic

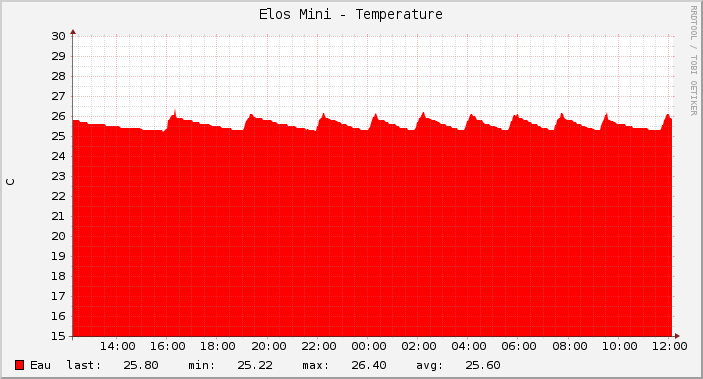

temps_elosMini



Rappel et schéma de câblage sur cet article.



A noter des modèles déjà montés sont disponibles et a priori basé sur ce même matériel sont dispos pour une trentaine d’Euros, mais pas encore testé.

Trop de choix presque



L’été est chaud !

C’est un peu la suite de cette article, concernant la chaleur et les ventilateurs.

Ce système est toujours efficace. Ce ventilateur Rowenta n’est pas donné mais il est toujours efficace et silencieux depuis 2 ans maintenant.

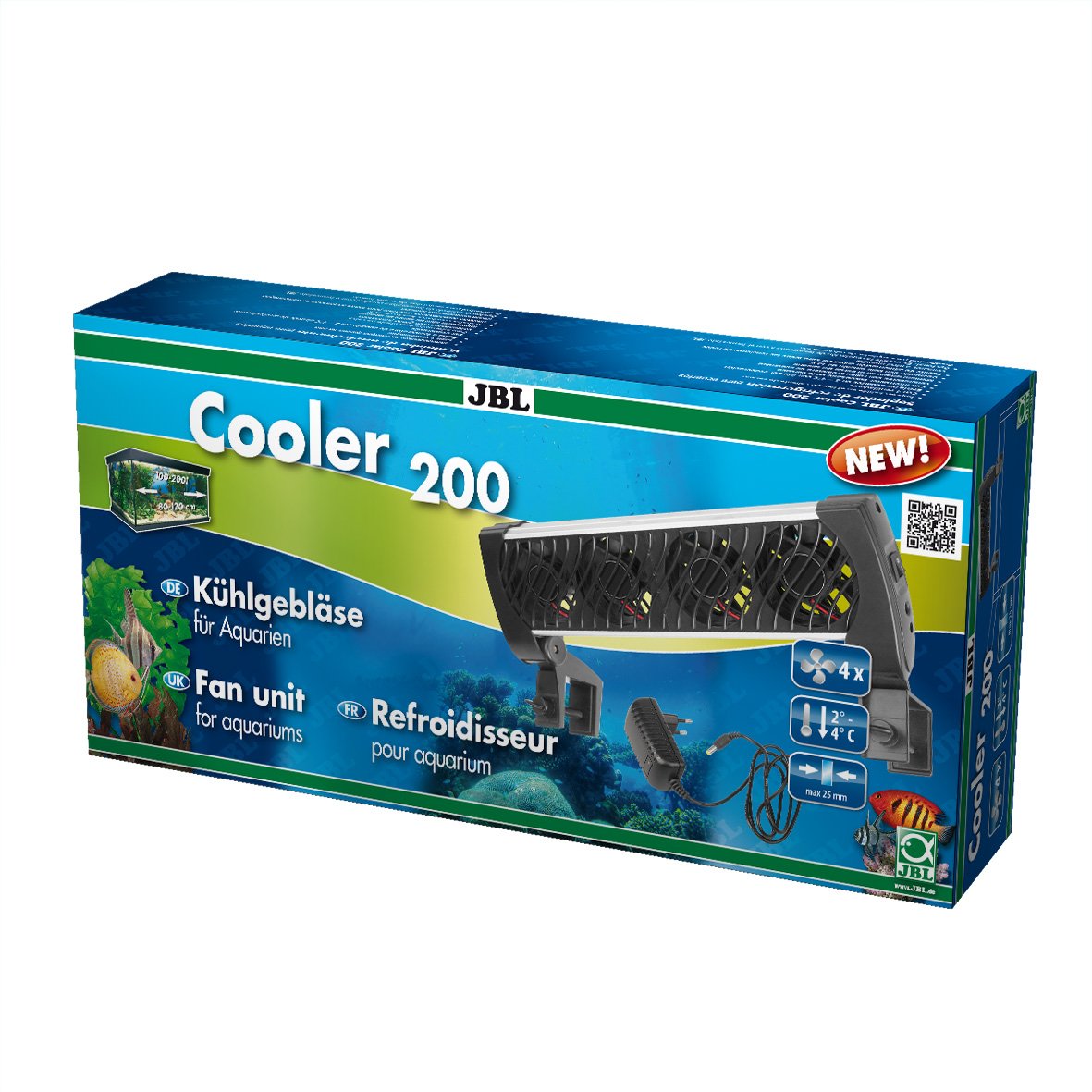

Je préfère toujours ce système a celui dédié au aquarium comme ceux là :

Car ils font du bruit et positionné au dessus du bac, ils sont rouillés au bout de 2 ans.

Pour le 2 ème bac je vais tester celui là , il pourra se mettre sur une commode.

A noter que même si on a la clim, ils permettent de la rendre plus efficace  et brassant l’air.
Croisons les doigts, les chaleurs ne font pas finis … 🙁

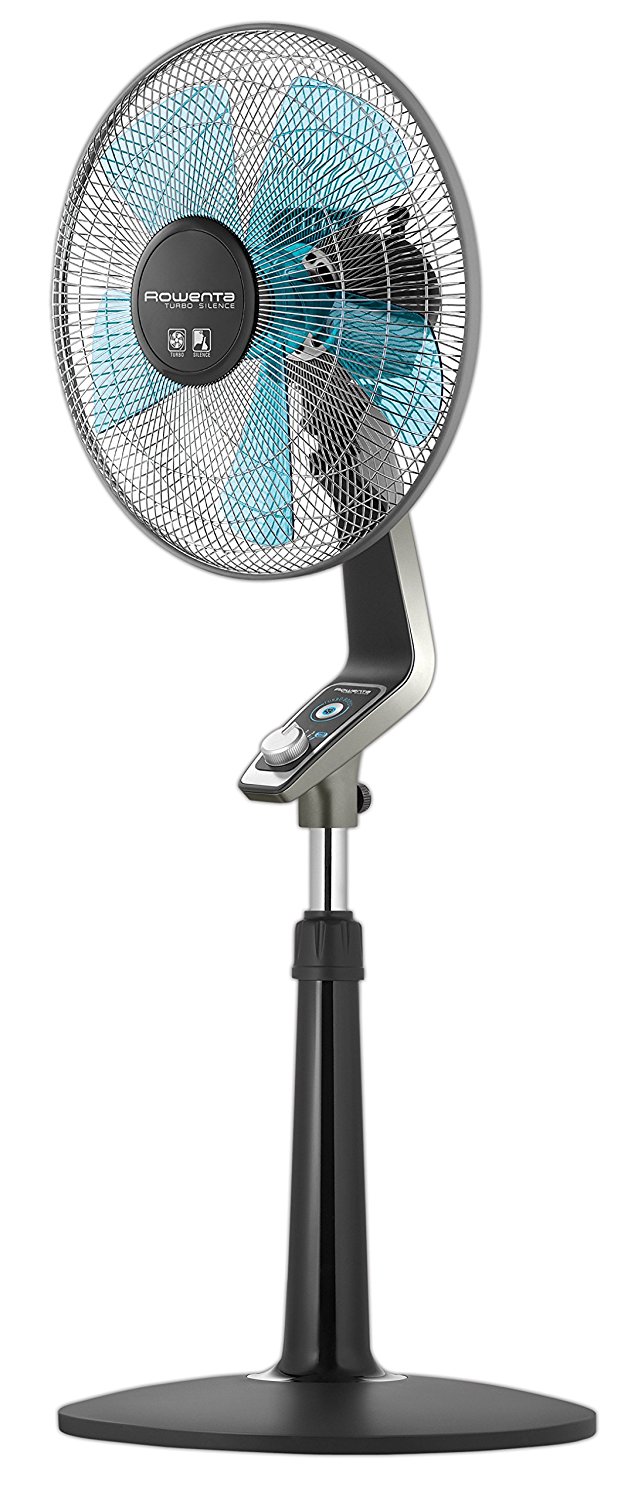

La valeur sûre :



rowenta

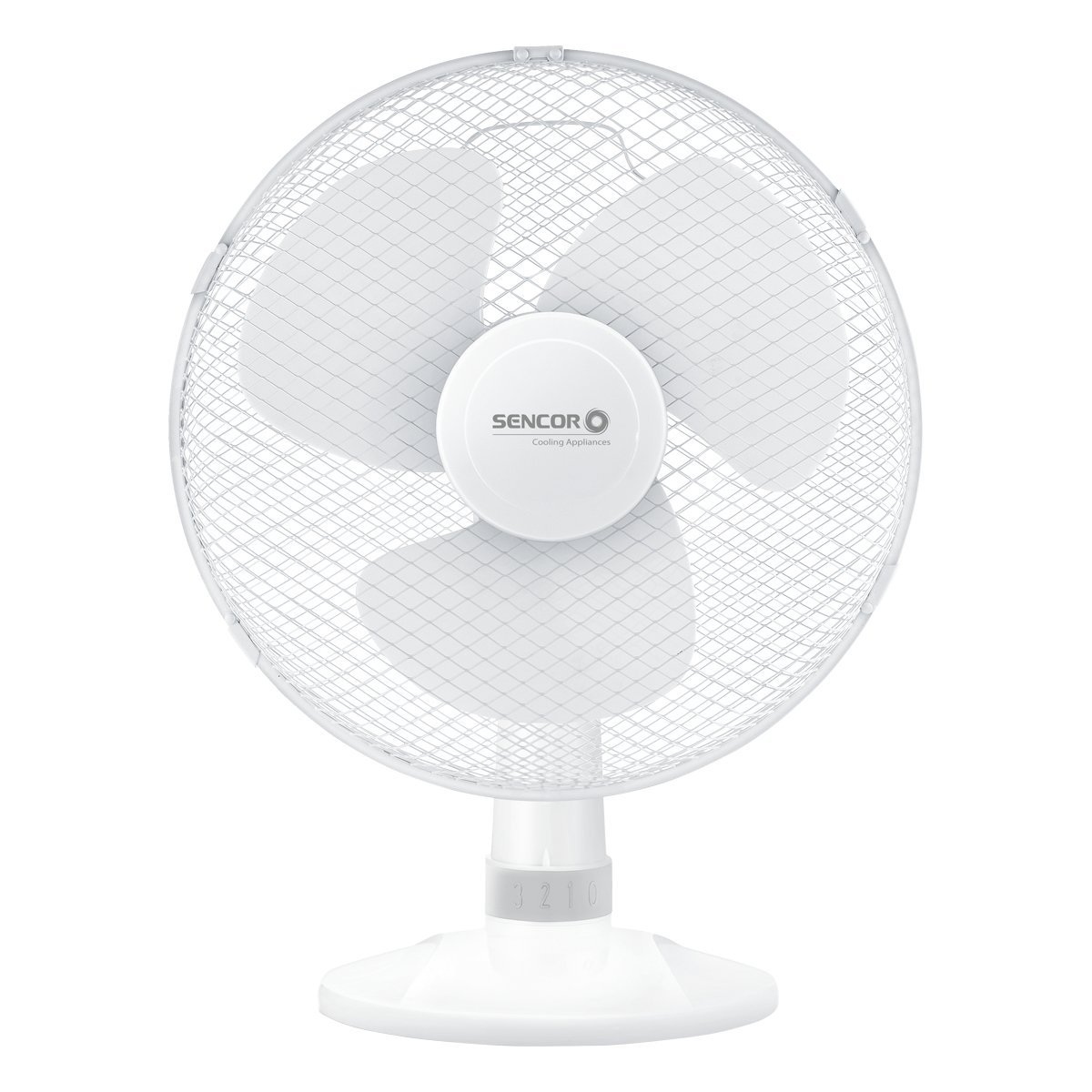

en test :

71MWtgWUHGL._SL1200_

Régulation du chauffage avec un STC-1000 / ITC-1000

Ayant essayé pas mal de marques  de chauffage pour aquarium, j’ai toujours été dubitatif sur 2 points :

  • la précision du thermostat des résistances , enfin si on peut appeler ça précision !!!  Hormis pour la marque Eheim, mais les modèles de cette marque sont imposants.
  • on met du 220v tout juste protégé par un petit  bout de verre dans le bac  😮

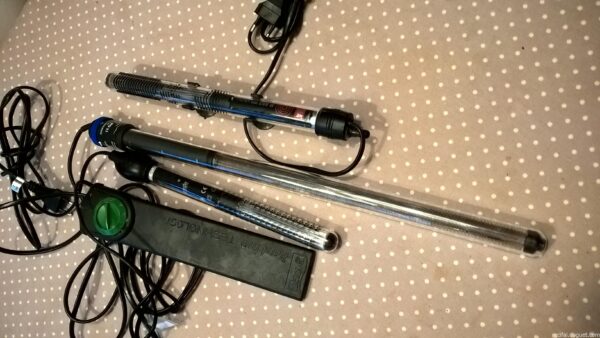

  • Chauffages

J’ai donc commencé a regarder du coté des systèmes de chauffage en titane. Ces modèles ne possèdent pas de thermostat donc il faut les associer a un régulateur électronique.
Le titane c’est costaud  et en plus elles sont plus petites que leurs copines en verre et donc un gain de place non négligeable dans la décante.

L’idée étant d’avoir 2 chauffages bien répartis dans la décante et a des endroits où l’eau le est plus en mouvement,  j’ai opté pour une Aquamedic de 200W et une “chinoise” de 300W.

/!\ Edit : article ici sur quelques soucis sur ces chauffages /!\

La version “chinoise” est plus petite que l’Aquamedic, étonnant pour une 300W,  c’est encore plus pratique à loger dans la décante.

La qualité semble identique mise à part le fil électrique, la gaine en plastique est très facile a dénuder sur la version ‘chinoise’.

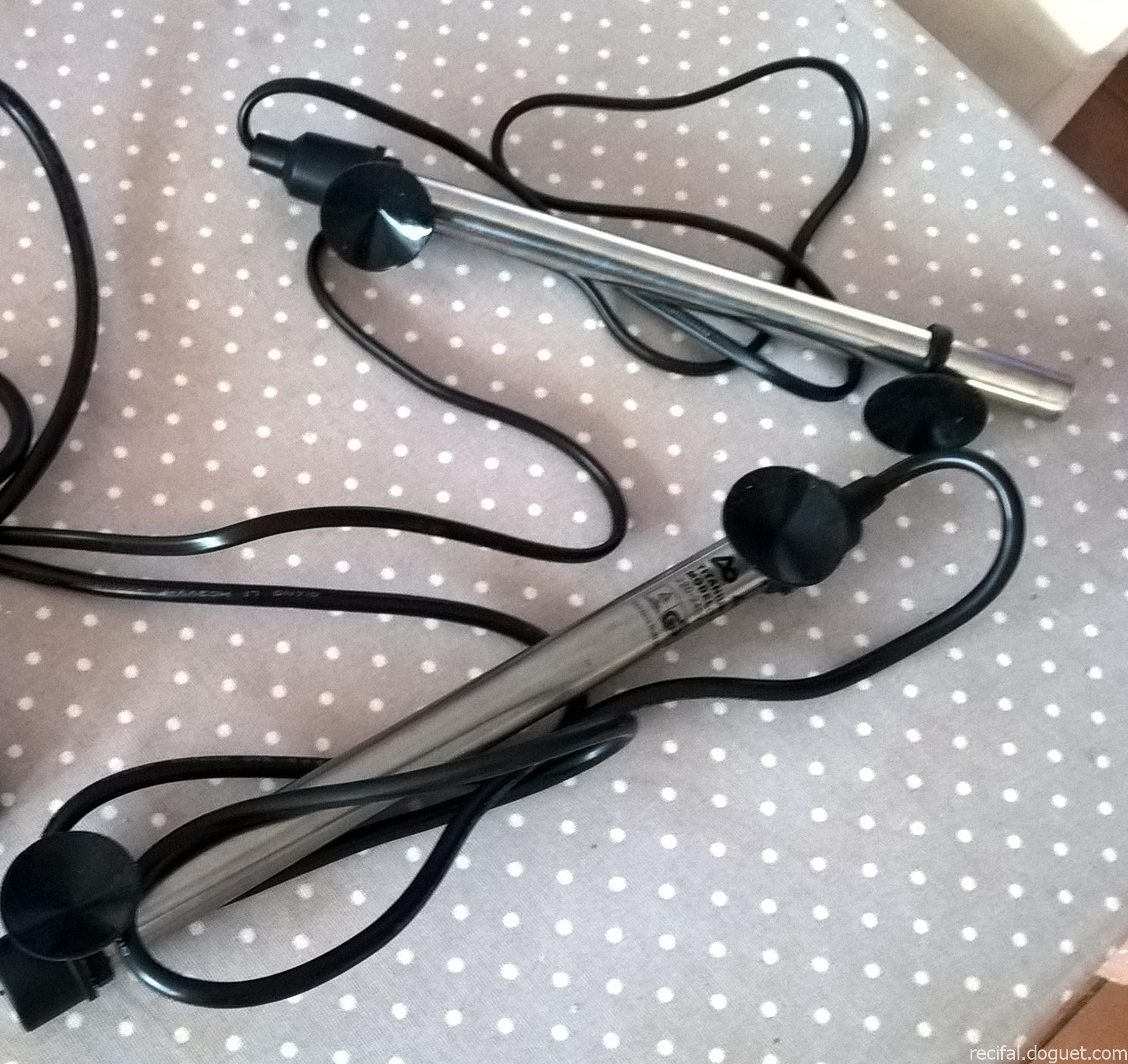

Chauffage_titane

Coté régulateur je suis parti sur les modèles plutôt générique (déjà utilisé par le Seb) : STC-1000 et un ITC-1000 . J’ai aussi mis en place le modèle  ITC-1000 pour un Nano.

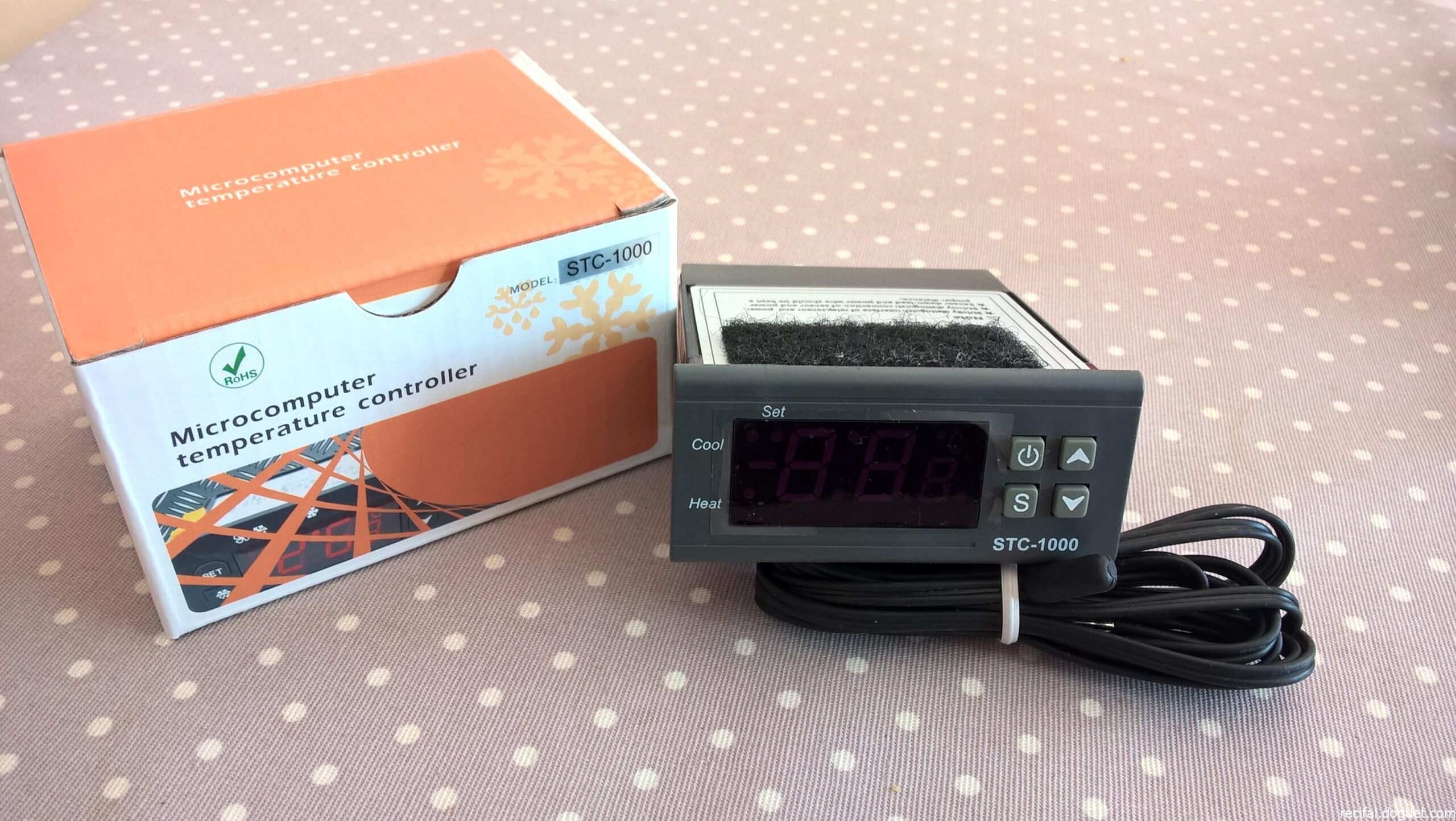

STC1000_Unboxing

Ce  petit boîtier permet de mesurer la température avec une précision de 0,1°C, via une sonde de type NTC (ou CTN en Français) de 10k.

On le trouve de 9 à 15€ sur Amazon  sous plein de marque différente.

Niveau électronique ils semblent identiques, j’ai juste remarqué une différence d’ergonomie dans les réglages entre le STC-1000 et le ITC-1000.

Personnellement je fais juste attention a prendre un avec la sonde en plastique  et non en moitié d’inox rechapé !

Coté fonctionnalité il permet d’alimenter  via 2 relais indépendants, un chauffage si la température mesurée est en dessous de la consigne (plage de 1 à 0,3°C au choix) ou un système de refroidissement si on est en dessus de cette consigne.

Un petit voyant indique si le chauffage ou le refroidissement est activé.

Le schéma de câblage qui est imprimé sur le boîtier peut porter a confusion (en fonction des modèles) : les bornes des relais ne fournissent pas le 220v mais ne servent que d’interrupteur a mettre sur une phase ou neutre.

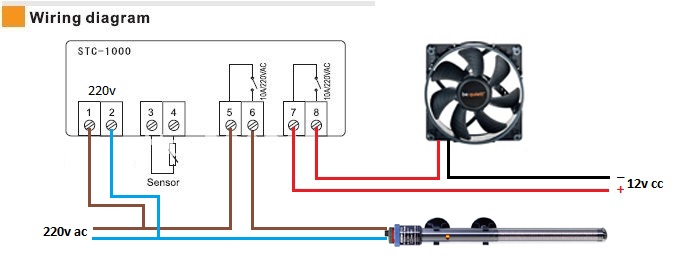

Exemple de schéma trouvé sur le net :

STC1000_cablage

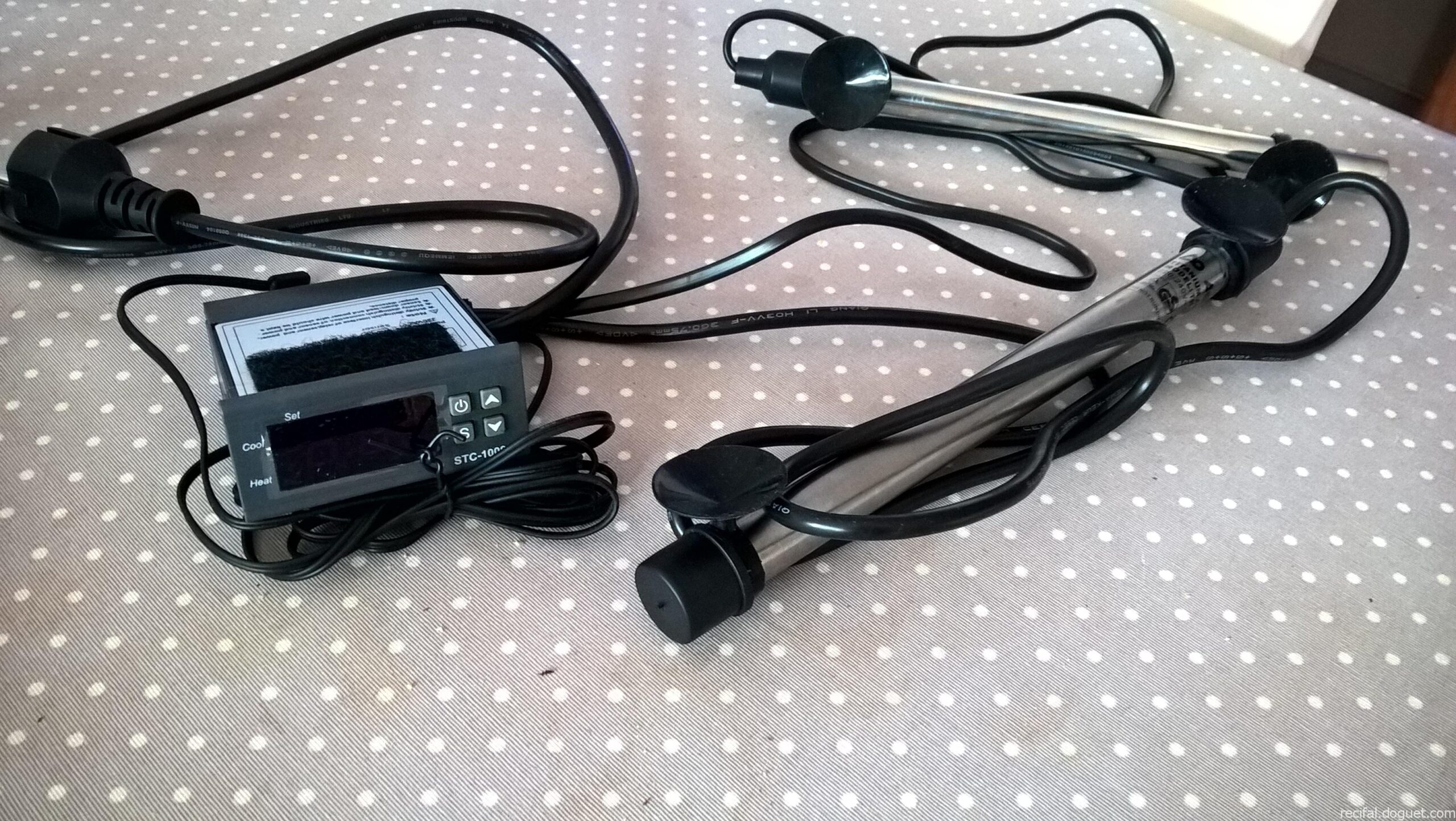

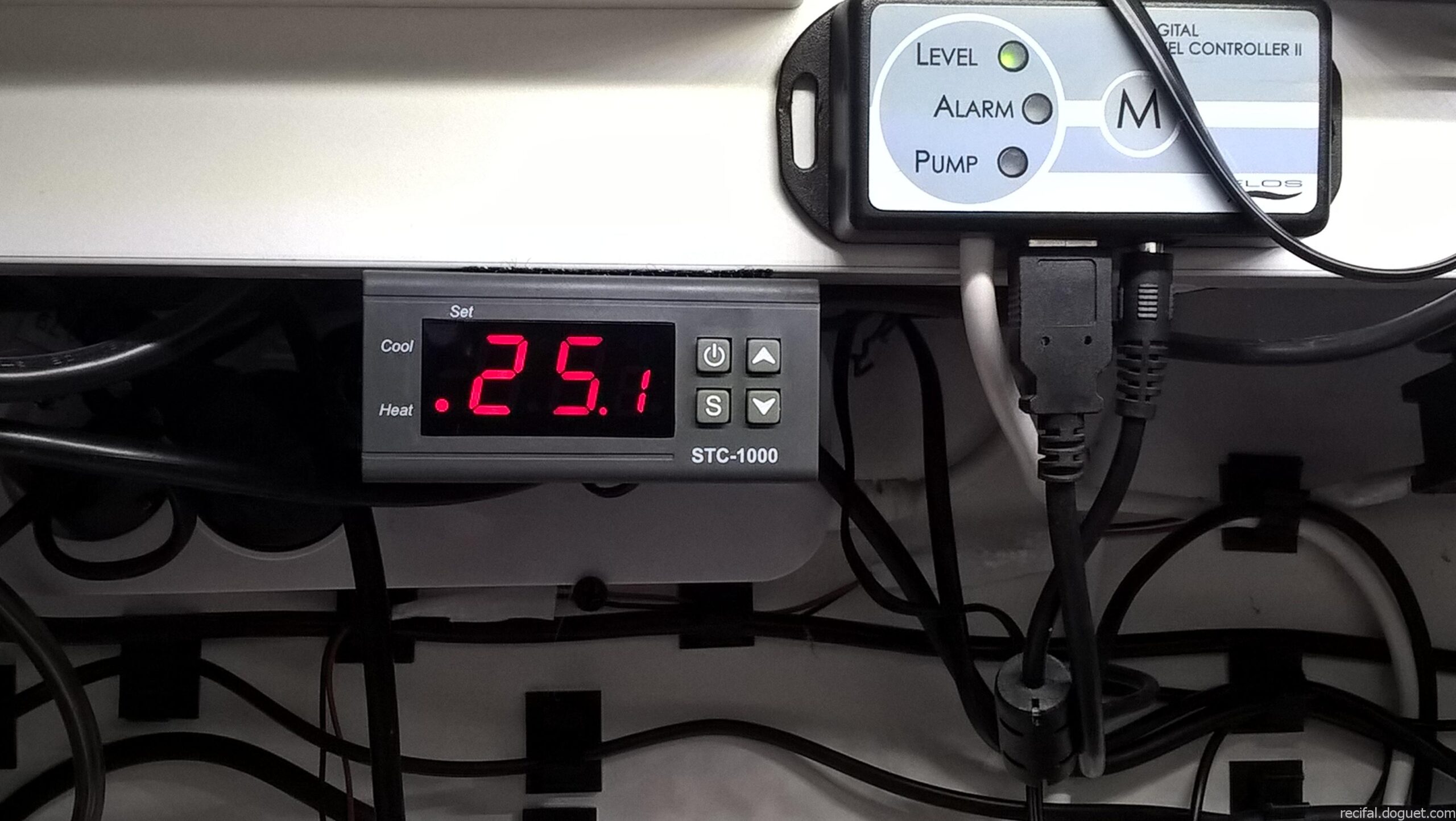

Pour gagner de la place j’ai coupé les prises et je branche directement sur le bornier, voici la résultat :

STC1000_Ok STC1000_en_place

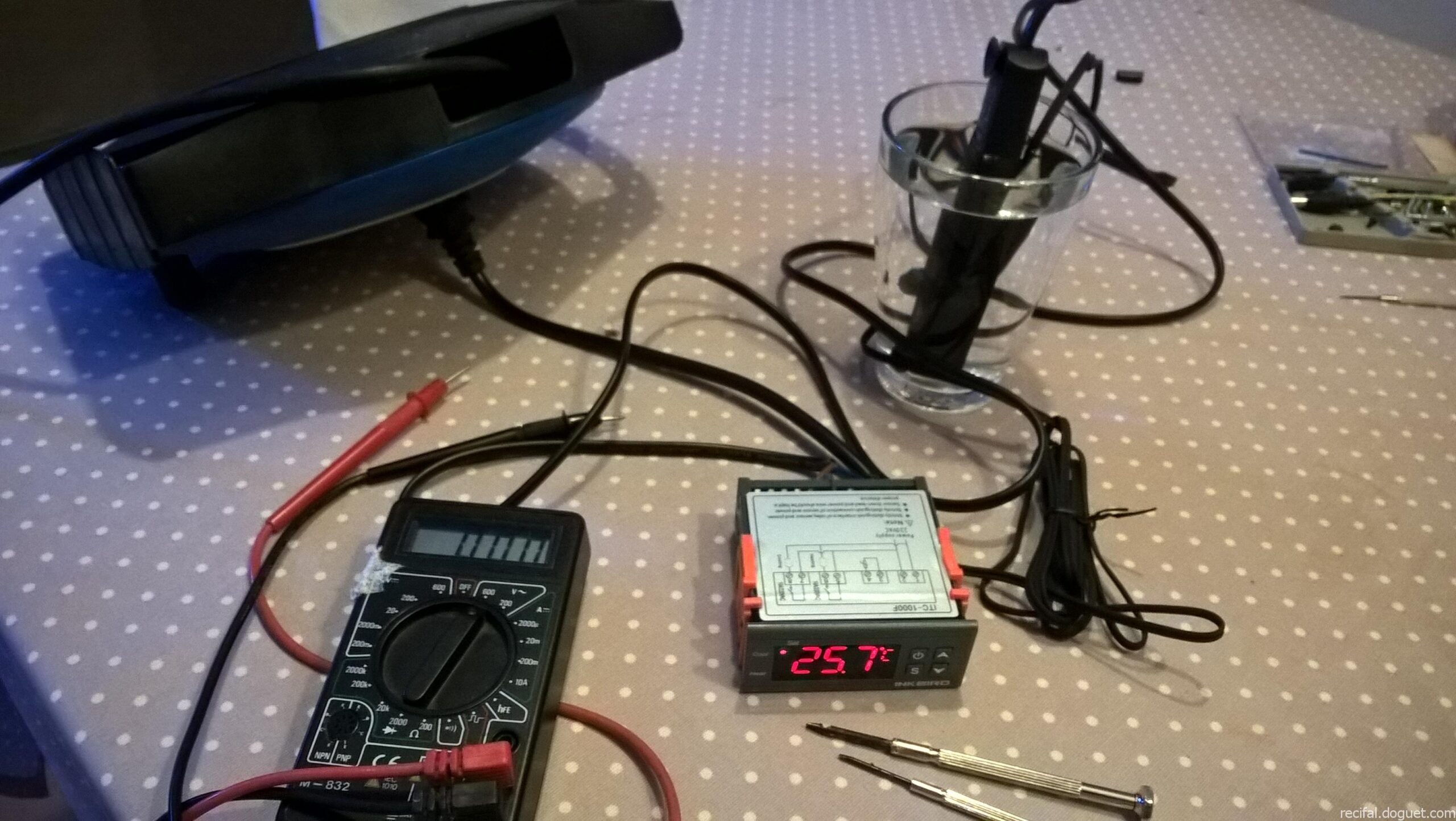

Pareil avec le ITC-1000 pour le nano a crevette du petit, car le thermostat de son chauffage était défaillant.

ITC-1000



Comme d’habitude voici le manuel : STC-1000_instructions

Et les caractéristiques techniques :

Caractéristiques:
Contrôleur de température universel STC-1000
La taille de montage: 71 * 29mm
Interrupteur automatique entre la réfrigération et le chauffage
Retour de valeur différente
Tension: 220 V AC ± 10%
La taille du panneau front: 75 (L) x 34,5 (W) mm
La taille de montage: 71 (L) x 29 (W) mm
75 Taille du produit (L) x 34,5 (L) x 85 (D) mm
Longueur de câble de capteur: 2m (inclure la sonde)
Approbation de CE

Spécifications:
Plage de mesure de température: -50 ~ 99 ℃
Délais de capteur d’erreur: 1 minute
Alimentation: 110V-220V AC ± 10%, 50 / 60Hz
Capacité de contact de relais: Cool 10A / 250VAC; Heat10A / 250VAC
Température ambiante: 0 ~ 60 ℃
Température de stockage: -30 ~ 75 ℃
Humidité relative: 20% ~ 85% (sans condensation)

Liste d’emballage
1 x Mini Contrôleur de Température Thermostat numérique
1 x Sonde de capteur de température avec câble de 2m
1 x Manuel de l’utilisateur



Modèles que j’ai acheté ici :

Régulation de la température avec un ventilateur !

La régulation par ventilo …  dans la décante ça fonctionne  !  En tout cas avec une température extérieur qui dépasse les 30°C et l’appartement qui tourne au dessus de 28°C.

En ventilant sur la décante, c’est moins efficace mais c’est plus joli et moins bruyant :

elos_decante_ventilo

Pour aider le bac, j’ai placé le ventilo du pied pas très loin … ca aide a dissiper la chaleur de l’éclairage.

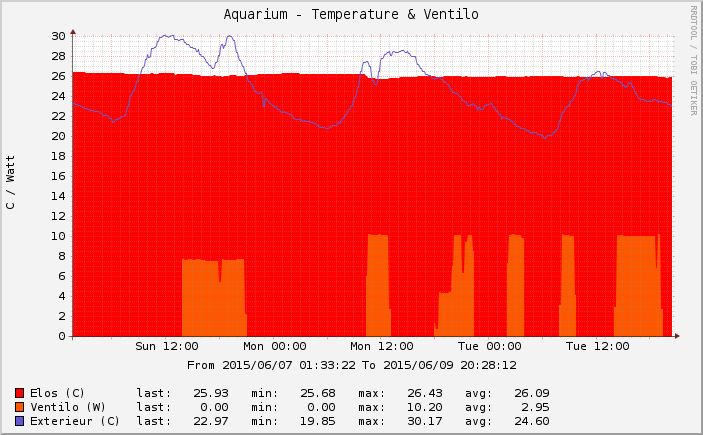

Résultat sur 24h  avec  avec la température de l’eau , la température extérieur et la consommation du ventilateur :

elos_regulation_ventilo

Coté programmation, forcement branché à mon système domotique 😉

Déclenchement du ventilateur à 26°C, arrêt à 25,9°C.
Régulation sur 2 vitesses : départ à 20% de la puissance … si la température est toujours au dessus de la consigne pendant 2 mesures, ça passe à 90% de la puissance.
