bricolage, bruit, domotique, matos

Régulation de la température avec un ventilateur !

La régulation par ventilo …  dans la décante ça fonctionne  !  En tout cas avec une température extérieur qui dépasse les 30°C et l’appartement qui tourne au dessus de 28°C.

En ventilant sur la décante, c’est moins efficace mais c’est plus joli et moins bruyant :

elos_decante_ventilo

Pour aider le bac, j’ai placé le ventilo du pied pas très loin … ca aide a dissiper la chaleur de l’éclairage.

Résultat sur 24h  avec  avec la température de l’eau , la température extérieur et la consommation du ventilateur :

elos_regulation_ventilo

Coté programmation, forcement branché à mon système domotique 😉

Déclenchement du ventilateur à 26°C, arrêt à 25,9°C.
Régulation sur 2 vitesses : départ à 20% de la puissance … si la température est toujours au dessus de la consigne pendant 2 mesures, ça passe à 90% de la puissance.



domotique, matos

Superviser son BAC

Pendant que le BAC fait son cycle, j’installe la partie supervision.

Il s’agit pour commencer de mesurer la température, la stocker et lever des alarmes en cas de problèmes.

J’ai déjà un serveur avec un logiciel de domotique, utilisant les protocole de communication RFXcom et ZWave permettant l’aquisition / la commande de périphériques sans fils.

Pour la prise de température je préfère partir sur des capteurs Zwave, car beaucoup plus sûr en terme de transmission de donnée.

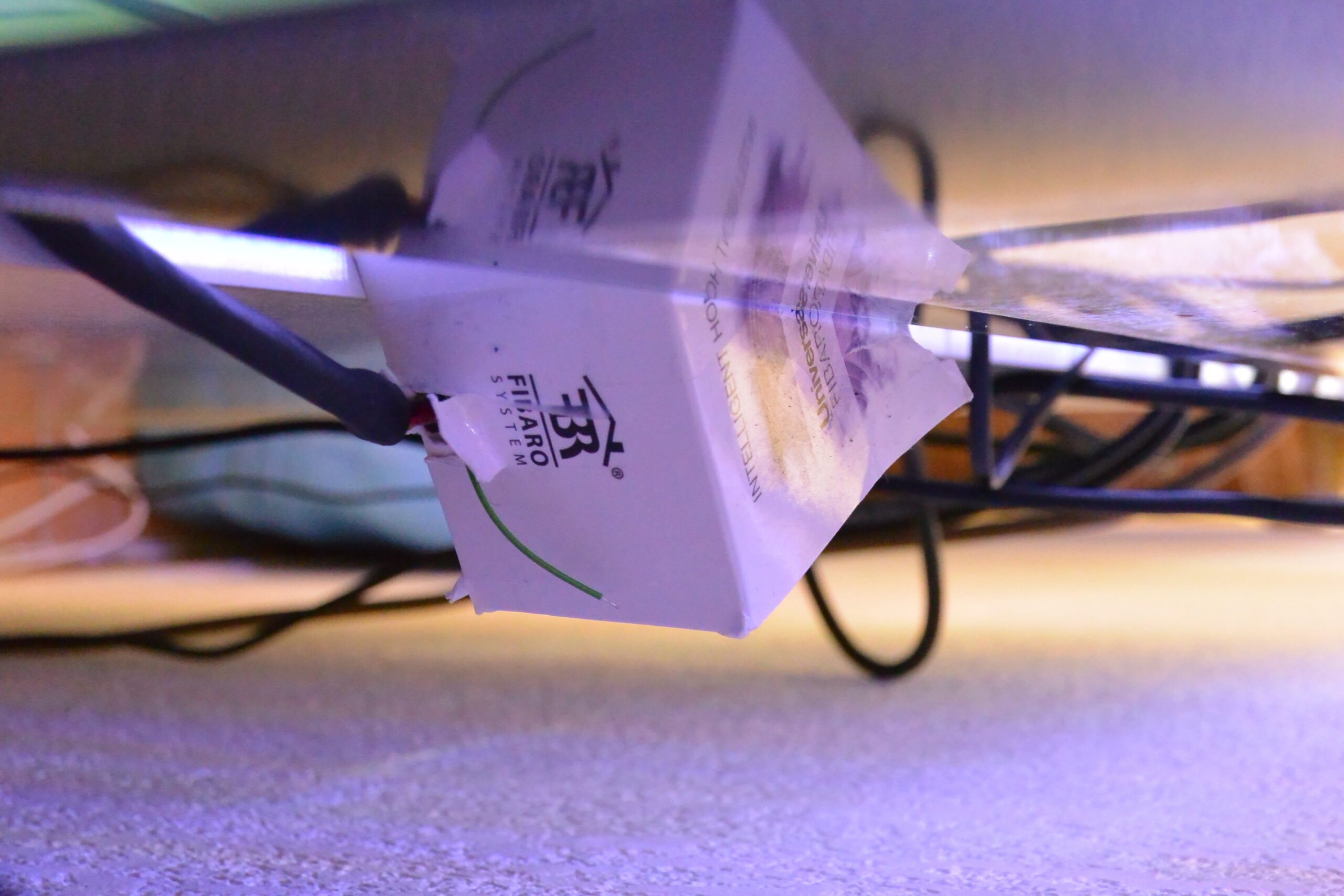

L’interface Fibaro FGBS-001 permet de brancher plusieurs capteurs de température 1Wire : j’en met un dans la décante et l’autre dans le BAC.

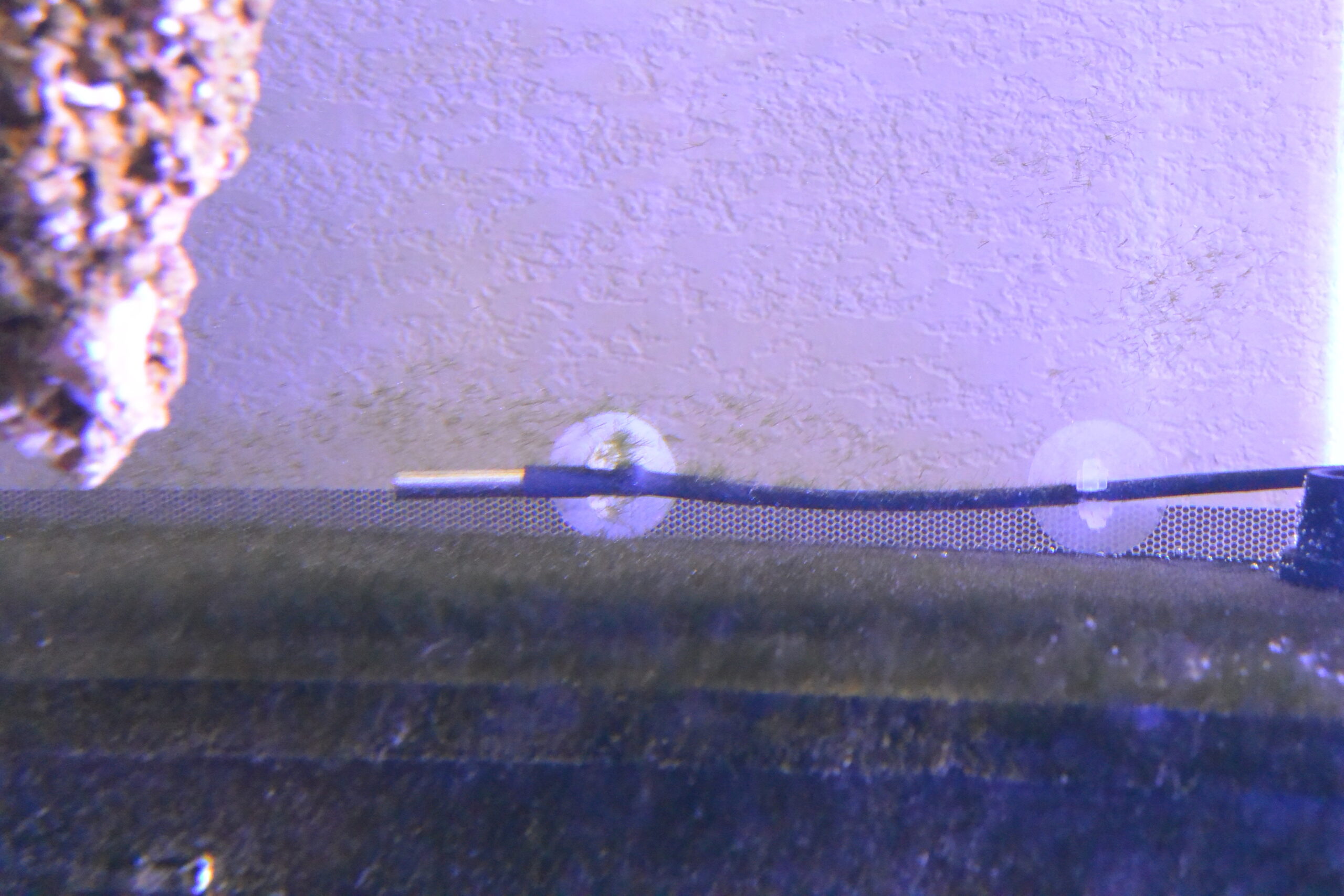

Capteur 1-wire DS18B20 Boitier FIBARO FGBS-001

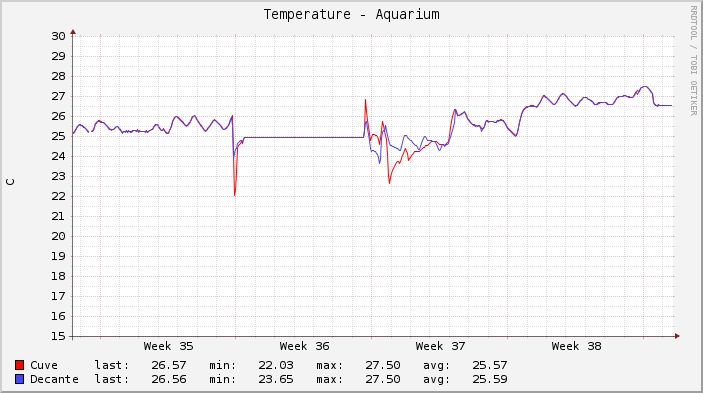

Voici le résultat pour le suivi :

cacti_demo_temp

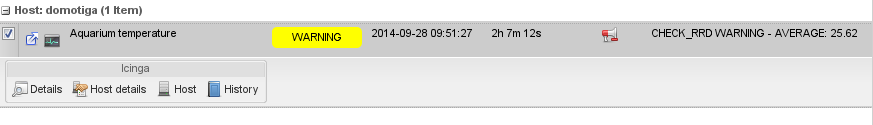

Et pour la partie supervision :

inciga_temp_warning

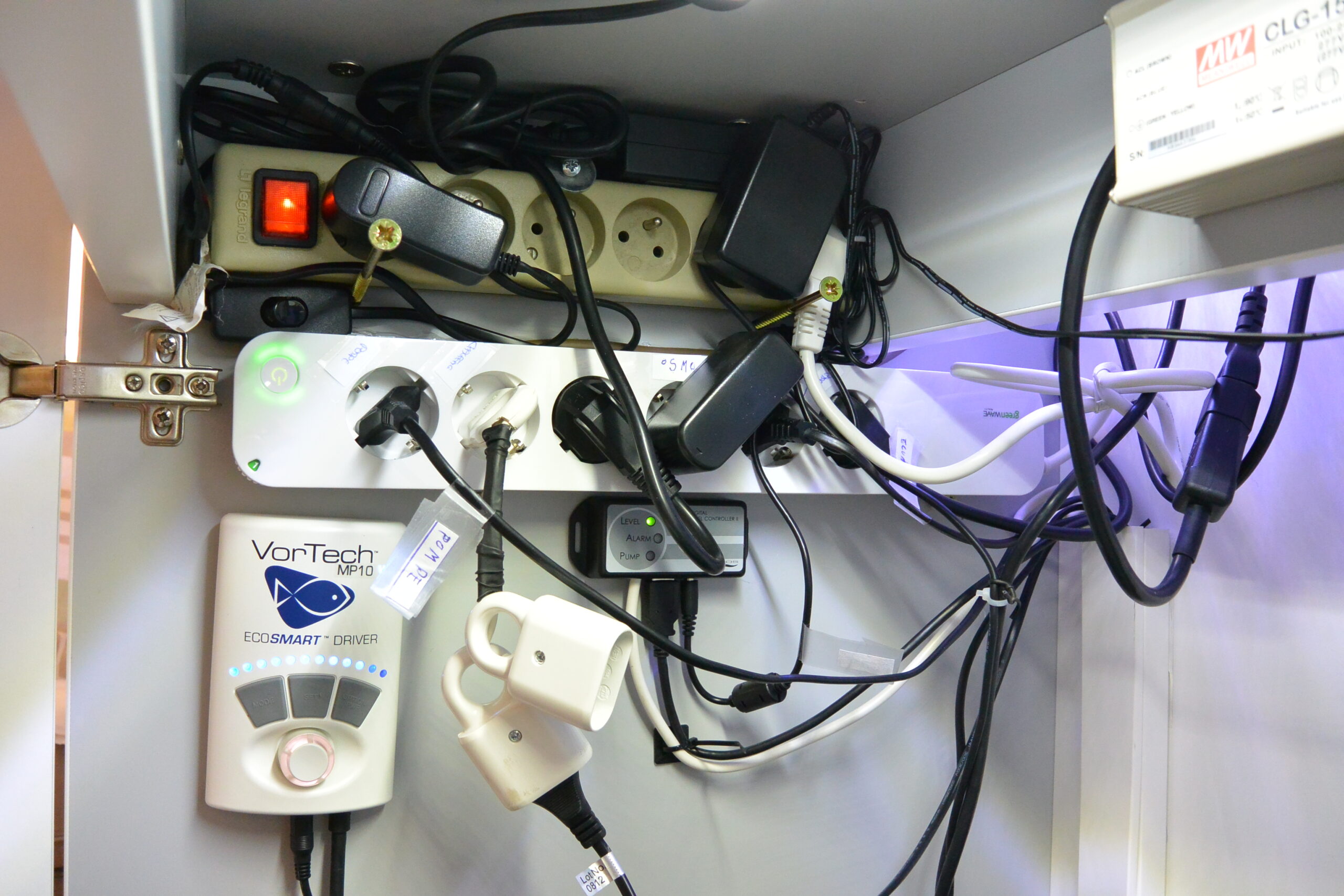

J’en profite aussi pour installer une multi-prise qui peut se piloter et mesurer la consommation.

Multi-prises Greenwave 6 ports
Ce type d’installation permet :

  • Mesurer la consommation électrique de l’aquarium.
  • Superviser un appareil : si la pompe consomme 0W, c’est qu’elle doit être grillé.
  • Piloter un ventilateur en fonction de la température de l’eau.
  • Envisager un tas de scénario pour l’avenir  (exemple si un capteur détecte de l’eau -> couper la pompe de relevage …).
