Décante sur mesure, mise en place

Après l’étude du projet ‘décante sur mesure’, je choisi le devis de Cedric (Reef Aquarium) pour la réalisation. Plutôt réputé sur Facebook. (étrange pour quelqu’un qui sévit sur Marseille quand même!!! 😮  … ok je sors … :p )

L’idée de base est d’avoir une décante avec :

  • un refuge auto-alimenté ( une pompe ou dérivation en moins)
  • 2 chicanes pour piéger les sédiments et avoir un niveau d’eau constant
  • avoir plus de place (j’ai des gros doigts)
  • utiliser au mieux la place dans le meuble avec la réserve d’eau douce et les réserves de balling.

Les plans sont ici 😉

Construction

La construction démarre quelques semaines plus tard,  Cédric envoi des photos pendant la phase de réalisation, plutôt sympa  !

Il choisi  du verre en 8 mm pour la décante, 6 mm pour la réserve d’eau douce. Ça pèse un âne mort.

Decante fabrication

Une fois terminée, on se donne rendez-vous sur Cassis pour la livraison , ça permet de visiter un chouette secteur en plus  🙂cassis

Chargement, ça rentre pile poil dans la 308 . Hors réserve d’eau douce…Decante dans le coffre

Mise en place

Une fois de retour, phase de rinçage et test de mise en eau de la décante puis de la réserve d’eau douce.

Decante nettoyage

Enfin commence la mise en place, on vide l’ancienne décante et son refuge.

Demenagement refuge

Et c’est parti pour le remplissage :

Decante mise en eau

J’en profite pour agencer au mieux les câbles, mieux installer la pompe doseuse  et mettre 2 STC 1000, un par chauffage (question de sécurité).

Il manque les cuves de balling, elles arrivent bientôt mais voici ce que ça donne :

Decante quasi fini ! Decante quasi fini 2 ! Decante quasi fini 3 !

Conclusion

Le débit du refuge est nickel.
Gain d’espace qui me permettra de mettre un écumeur plus gros à l’avenir.

Attention : la hauteur d’eau de 26cm n’est pas forcement standard avec tout les écumeurs. J’ai ré-haussé le mien de 6cm avec une superbe boite “curver” (avec une prépa recifaliste à base de trou à la perceuse :p)

Vidéo



Projet de décante sur mesure

Pour optimiser l’espace, avoir un refuge alimenté naturellement histoire d’avoir une pompe en moins. J’ai démarré le projet de faire une décante sur mesure.

Je profite de ce projet pour arrêter la supplémentation via un RAC pour passer au balling. Ça fera le sujet d’un autre article.

Au niveau des plans, j’ai trouvé çà sur le net  :

plan_nouvelle_decante2

Je l’ai adapté à mes besoins et taille :

sump_v1.3

A suivre ….

Démarrage différé de l’écumeur à la mise sous tension !

Le problème avec les coupures de courant, c’est qu’a la remise sous tension :  tout redémarre en même temps. Pompe de remontée et écumeur.

Le niveau dans la décante étant plus haut  (faute de pompe de remontée)  l’écumeur se met a déborder !!

Il faut donc temporiser le redémarrage de l’écumeur.  On ne peut se baser sur la domotique car elle sera aussi en train de redémarrer …

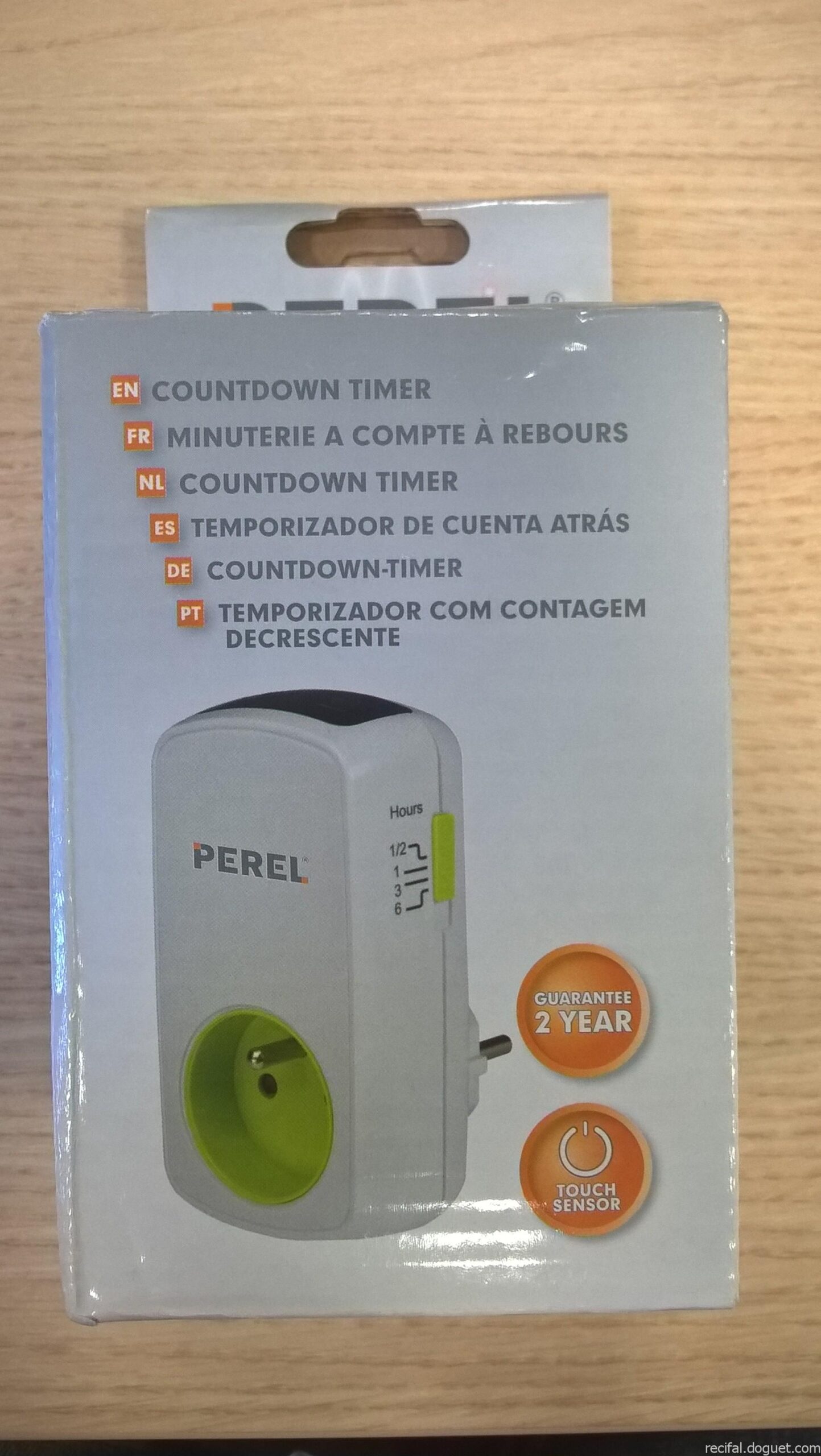

Ma 1ère piste fut de trouver une prise avec minuterie, permettant des démarrages différés.

Perel minuterie a départ différé

Hélas en cas de coupure de courant, il faut appuyer sur son bouton “ON” …. pas trop la solution.
Pas grave cette prise servira dans le ‘Mumu Reef’ pour arrêter automatiquement l’écumeur pendant 3 heures lors de l’ajout dez bactéries.

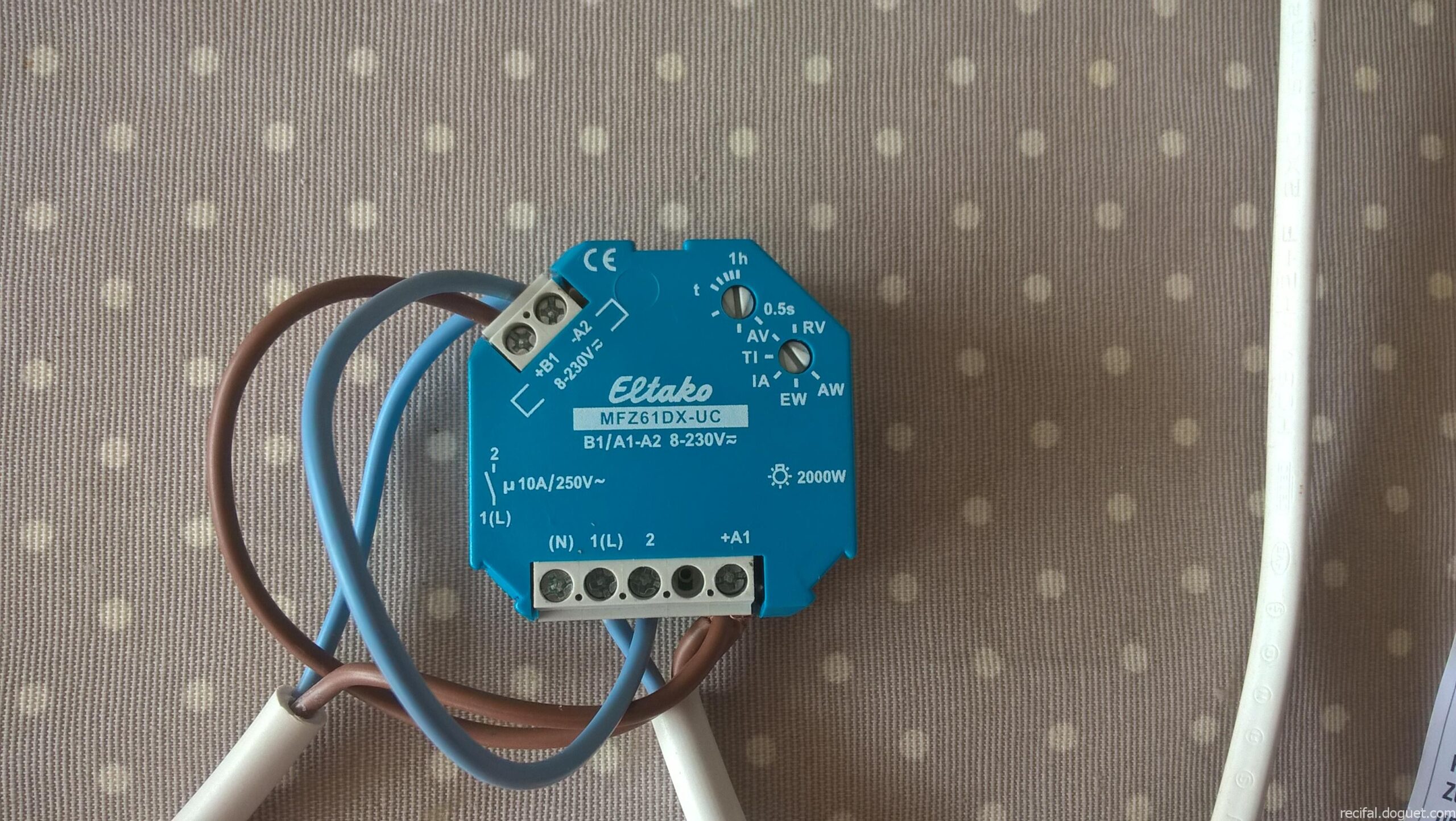

Il ne restait que la solution des relais temporisés.  Mon choix se fait sur un Eltako MFZ61DX-UC pour son prix : 27€!

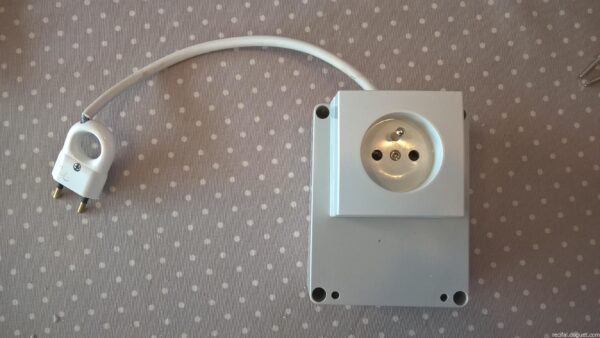

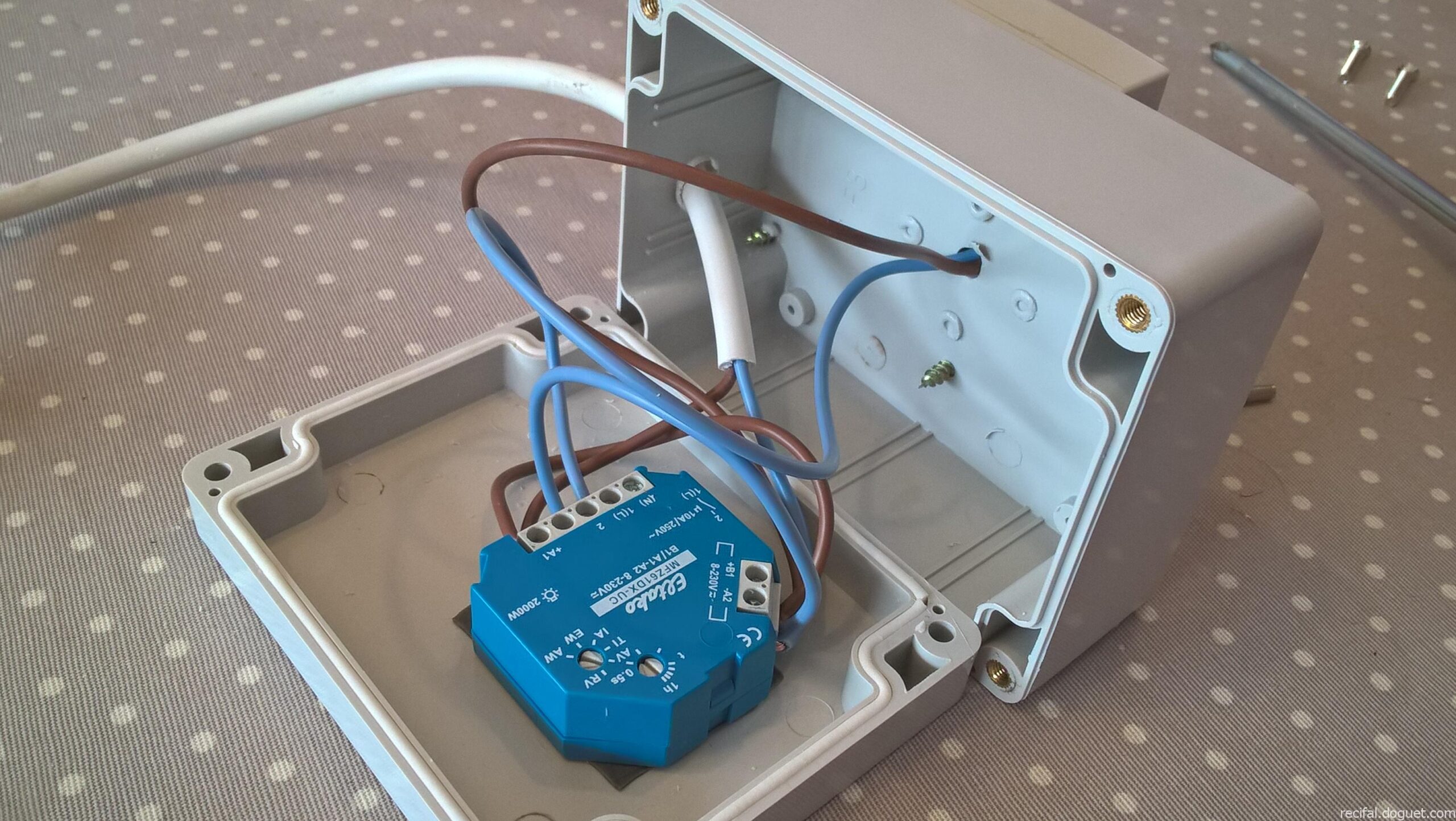

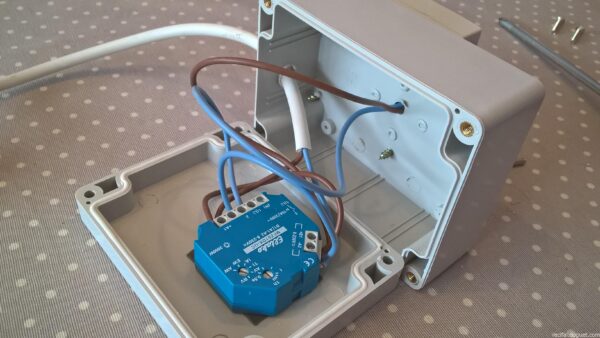

2 prises et un petit boîtier  et l’affaire est dans le sac !

Eltako MFZ61DX-UC Eltako MFZ61DX-UC_2 Eltako MFZ61DX-UC_3

Et ca marche nickel !   Temporisation de 0,5 sec à 1h.

La documentation pour le câblage ici  : Eltako_MFZ61DX_UC_fr



Elos mini pour Mumu !

Ca commence par une petite annonce, un peu de temps et un anniversaire à venir. Et je me retrouve sur la route  Napoléon pour aller chercher un Elos mini d’occasion et sa rampe Led E-Lite XP.

Malgré quelques griffes, l’affaire est dans le sac et je charge tout : cuve, meuble, le vivant et autres matos.

Mumu Reef - Le chargement Mumu Reef - Ca ne bouge pas !

Ca ne bouge pas et pourtant la route de montagne est bien sinueuse !

Mumu Reef - Paysage du retour

Arrivé à la maison : nettoyage et mise en place.

Mumu Reef - Nettoyé

Mumu opte pour mettre du sable neuf (mais vivant!) et on remet en eau, afin de replacer le vivant pour la nuit.

Mumu Reef - Mise en eauMumu Reef - En vrac mais au chaud



Le lendemain, début du décors pour Mumu.

Mumu Reef - Mise en place des PVs Mumu Reef - Decors fini

Et moi mise  en place de la partie technique.

Mumu Reef - Decante

Vérification par le Grisou, tout semble OK !

Mumu Reef - Le chat vérifie



Le soir même, on peut voir la collection Elos 😀

Mumu Reef - Elos Collection 2 Mumu Reef - Elos Collection

2 jours après, l’eau est claire ! La rampe éclaire bien 😮

Mumu Reef - 2 jours après

Beaucoup de boulot … quelques rayures :'( et 2 charnières de remplacé :p

Il ne reste pour ma part qu’à finir d’améliorer la partie “bruit”, notamment une pompe d’écumeur bruyante ! Le reste c’est Mumu qui doit gérer !

Petit test avec la caméra Sony HDR-AZ1

Hélas  avec modification du caisson car avec ce dernier c’est flou : problème d’autofocus sous l’eau à cause de la lentille “bombée” :'(

Donc ça donne çà, en mode rapide. … hélas j’ai filmé souvent de trop près, ce qui est la cause de certaines images floues . Je ferai mieux la prochaine fois.



Régulation du chauffage avec un STC-1000 / ITC-1000

Ayant essayé pas mal de marques  de chauffage pour aquarium, j’ai toujours été dubitatif sur 2 points :

  • la précision du thermostat des résistances , enfin si on peut appeler ça précision !!!  Hormis pour la marque Eheim, mais les modèles de cette marque sont imposants.
  • on met du 220v tout juste protégé par un petit  bout de verre dans le bac  😮
  • Chauffages

J’ai donc commencé a regarder du coté des systèmes de chauffage en titane. Ces modèles ne possèdent pas de thermostat donc il faut les associer a un régulateur électronique.
Le titane c’est costaud  et en plus elles sont plus petites que leurs copines en verre et donc un gain de place non négligeable dans la décante.

L’idée étant d’avoir 2 chauffages bien répartis dans la décante et a des endroits où l’eau le est plus en mouvement,  j’ai opté pour une Aquamedic de 200W et une “chinoise” de 300W.

/!\ Edit : article ici sur quelques soucis sur ces chauffages /!\

La version “chinoise” est plus petite que l’Aquamedic, étonnant pour une 300W,  c’est encore plus pratique à loger dans la décante.

La qualité semble identique mise à part le fil électrique, la gaine en plastique est très facile a dénuder sur la version ‘chinoise’.

Chauffage_titane

Coté régulateur je suis parti sur les modèles plutôt générique (déjà utilisé par le Seb) : STC-1000 et un ITC-1000 . J’ai aussi mis en place le modèle  ITC-1000 pour un Nano.

STC1000_Unboxing

Ce  petit boîtier permet de mesurer la température avec une précision de 0,1°C, via une sonde de type NTC (ou CTN en Français) de 10k.

On le trouve de 9 à 15€ sur Amazon  sous plein de marque différente.

Niveau électronique ils semblent identiques, j’ai juste remarqué une différence d’ergonomie dans les réglages entre le STC-1000 et le ITC-1000.

Personnellement je fais juste attention a prendre un avec la sonde en plastique  et non en moitié d’inox rechapé !

Coté fonctionnalité il permet d’alimenter  via 2 relais indépendants, un chauffage si la température mesurée est en dessous de la consigne (plage de 1 à 0,3°C au choix) ou un système de refroidissement si on est en dessus de cette consigne.

Un petit voyant indique si le chauffage ou le refroidissement est activé.

Le schéma de câblage qui est imprimé sur le boîtier peut porter a confusion (en fonction des modèles) : les bornes des relais ne fournissent pas le 220v mais ne servent que d’interrupteur a mettre sur une phase ou neutre.

Exemple de schéma trouvé sur le net :

STC1000_cablage

Pour gagner de la place j’ai coupé les prises et je branche directement sur le bornier, voici la résultat :

STC1000_Ok STC1000_en_place

Pareil avec le ITC-1000 pour le nano a crevette du petit, car le thermostat de son chauffage était défaillant.

ITC-1000



Comme d’habitude voici le manuel : STC-1000_instructions

Et les caractéristiques techniques :

Caractéristiques:
Contrôleur de température universel STC-1000
La taille de montage: 71 * 29mm
Interrupteur automatique entre la réfrigération et le chauffage
Retour de valeur différente
Tension: 220 V AC ± 10%
La taille du panneau front: 75 (L) x 34,5 (W) mm
La taille de montage: 71 (L) x 29 (W) mm
75 Taille du produit (L) x 34,5 (L) x 85 (D) mm
Longueur de câble de capteur: 2m (inclure la sonde)
Approbation de CE

Spécifications:
Plage de mesure de température: -50 ~ 99 ℃
Délais de capteur d’erreur: 1 minute
Alimentation: 110V-220V AC ± 10%, 50 / 60Hz
Capacité de contact de relais: Cool 10A / 250VAC; Heat10A / 250VAC
Température ambiante: 0 ~ 60 ℃
Température de stockage: -30 ~ 75 ℃
Humidité relative: 20% ~ 85% (sans condensation)

Liste d’emballage
1 x Mini Contrôleur de Température Thermostat numérique
1 x Sonde de capteur de température avec câble de 2m
1 x Manuel de l’utilisateur



Modèles que j’ai acheté ici :

Pompe de remontée ELOS DC6000

Dans le but de continuer le projet consistant a rendre l’aquarium le plus silencieux possible.  Cette fois-ci je me suis attaqué à la pompe de remontée.

N’ayant que peu de  confiance en Jebao et les Red Dragon étant intouchable, je suis parti sur la nouvelle pompe de chez ELOS.

ELOS_PompesDC

Je suis parti sur un modèle “sur-dimensionné” permettant d’avoir une pompe qui ne tourne pas à fond et donc potentiellement plus silencieuse encore. J’avais besoin d’une 3000 l/h  et mon choix s’est porté sur une 6000 l/h, donc la ELOS DC6000 ou DC-6000 ça dépend des docs.

Au déballage on voit une pompe de taille correcte mais plutôt légère.

ELOS DC6000 - Contenu 1/2 ELOS DC6000 - Contenu 2/2 ELOS DC6000 - PompeELOS DC6000 - Pompe derrière

Pour la brancher sur une remontée d’ELOS 120, il m’a fallu trouver un adaptateur. En effet la pompe est prévue pour des bac plus gros et le tuyau de remontée est trop petit pour les embouts livrés.
Bon je n’avais pas prévu cela …

Mais voici l’astuce, une douille d’évacuation de chez Castorama pour la modique somme de 3,95€.  Pile poil prévu pour cette pompe!

DC6000_raccord_castorama

Une fois branché, pour obtenir le même niveau d’eau que ma 2800 l/h d’origine,  je dois mettre la puissance à 70%  mais elle ne consomme que  28W (pour 23W affiché sur le contrôleur).

La pompe d’origine (EDEN 140) consomme 10W de plus, c’est toujours ça de  pris 😉

Coté bruit : 0 bruit jusqu’à 80%, après on entend un bruit de moteur électrique.
On peut noter aucune vibration.

Elle a un démarrage progressif ainsi qu’une protection quand elle n’est plus immergé.

ELOS DC6000 - Contrôleur

ELOS DC6000 - Contrôleur en place

Le boîtier de contrôle permet de gauche à droite :

– arrêter  la pompe
– baisser la puissance
-augmenter la puissance
– mise en pause (30 minutes ?)



Coté entretien, elle se démonte très facilement. Mais le joint permettant au rotor de se caler à l’arrêt et plutôt galère a remettre.

ELOS DC6000 - Emplacement du joint

Après l’installation, on s’attelle a faire 2 tests :

  • la pompe à 100% de sa puissance, fait-elle déborder le bac ?
    Et non, pas de problème! La décante ELOS est prévu pour, elle se vide avant.
  • test de sécurité : la colonne de la descente se bouche
    l’eau monte, monte … et puis la décante de vide avant le débordement. La pompe fait des bulles et se met en protection  : “No Water” indique le contrôleur.

Reste a voir la fiabilité de cette nouvelle gamme,  a suivre !!!



Rappel des spécifications



Pompe électronique  basse tension avec débit réglable allant jusqu’à 6000 L / h convient à la fois pour l’eau douce et le marin , idéal pour une utilisation dans le filtre.
Silent Flow : très haute performance  d’un silence inégalée.
Soft Start  : la pompe augmente progressivement le débit jusqu’à ce qu’il atteigne la valeur de consigne.
Mémoire interne  : les paramètres de la pompe sont conservées même en cas d’interruption soudaine du courant.
6000
hauteur de remonté max 4m
Alimentation 100-240v 50/60Hz
Couleur noir
Contrôleur PRO
Puissance contrôleur 24 v / 1.6 A
Diamètre d’aspiration 1.25″
Diamètre d’entrée 1″
Dimensions en mm L146 x W 93 X H 124

Capteurs de temperatures et controleur de ventilateur 12v

Quand on a une box Z-wave ou un contrôleur et un logiciel comme Domotiga, pour mesurer la température vous pouvez prendre un module Fibaro FGBS-001.

Ca coûte dans les 40€ et ça permet :

  • de brancher 4 capteurs 1 wire DS18B20 (10€ pour 5 capteurs en moyenne)
  • de brancher 2 capteurs par contact sec , comme pour contrôler un niveau d’eau.

Fibaro FGBS001 couleurs cables

Dallas-capteur-couleur-cableTP (maron, 3,3V) =VDD (rouge)
TD (blanc=DQ

Une petite soudure ou un domino et l’affaire est dans le sac.

domotique_fibaro_fgbs001



J’en profite pour le mettre dans une petite boite avec le module FIBARO FGRGB-101, ce dernier permettant de piloter 4 sorties 0 à 12v.

Une fois fermé, ca fait tout propre ! Il ne reste plus qu’a associer ces 2 modules avec le système domotique sans fil Z-Wave.



domotique_fibaro_final

Plus d’informations sur la page Domotique  😉  Et les manuels sur la page des docs.
