Régulation du chauffage avec un STC-1000 / ITC-1000

Ayant essayé pas mal de marques  de chauffage pour aquarium, j’ai toujours été dubitatif sur 2 points :

  • la précision du thermostat des résistances , enfin si on peut appeler ça précision !!!  Hormis pour la marque Eheim, mais les modèles de cette marque sont imposants.
  • on met du 220v tout juste protégé par un petit  bout de verre dans le bac  :o
  • Chauffages

J’ai donc commencé a regarder du coté des systèmes de chauffage en titane. Ces modèles ne possèdent pas de thermostat donc il faut les associer a un régulateur électronique.
Le titane c’est costaud  et en plus elles sont plus petites que leurs copines en verre et donc un gain de place non négligeable dans la décante.

L’idée étant d’avoir 2 chauffages bien répartis dans la décante et a des endroits où l’eau le est plus en mouvement,  j’ai opté pour une Aquamedic de 200W et une « chinoise » de 300W.

/!\ Edit : article ici sur quelques soucis sur ces chauffages /!\

La version « chinoise » est plus petite que l’Aquamedic, étonnant pour une 300W,  c’est encore plus pratique à loger dans la décante.

La qualité semble identique mise à part le fil électrique, la gaine en plastique est très facile a dénuder sur la version ‘chinoise’.

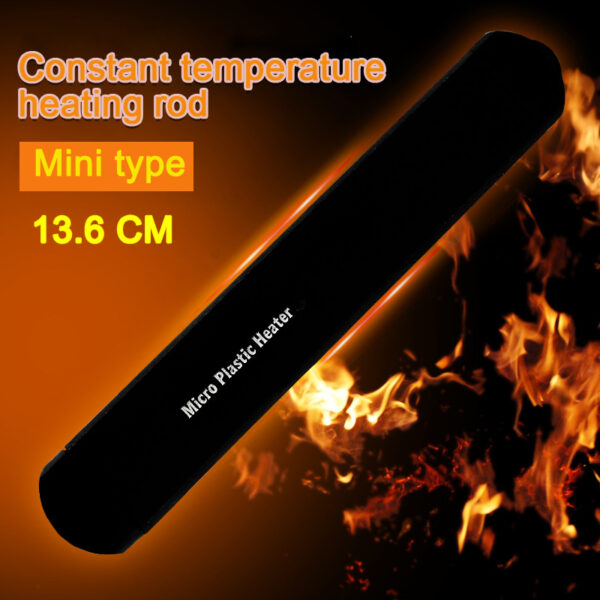

Chauffage_titane

Coté régulateur je suis parti sur les modèles plutôt générique (déjà utilisé par le Seb) : STC-1000 et un ITC-1000 . J’ai aussi mis en place le modèle  ITC-1000 pour un Nano.

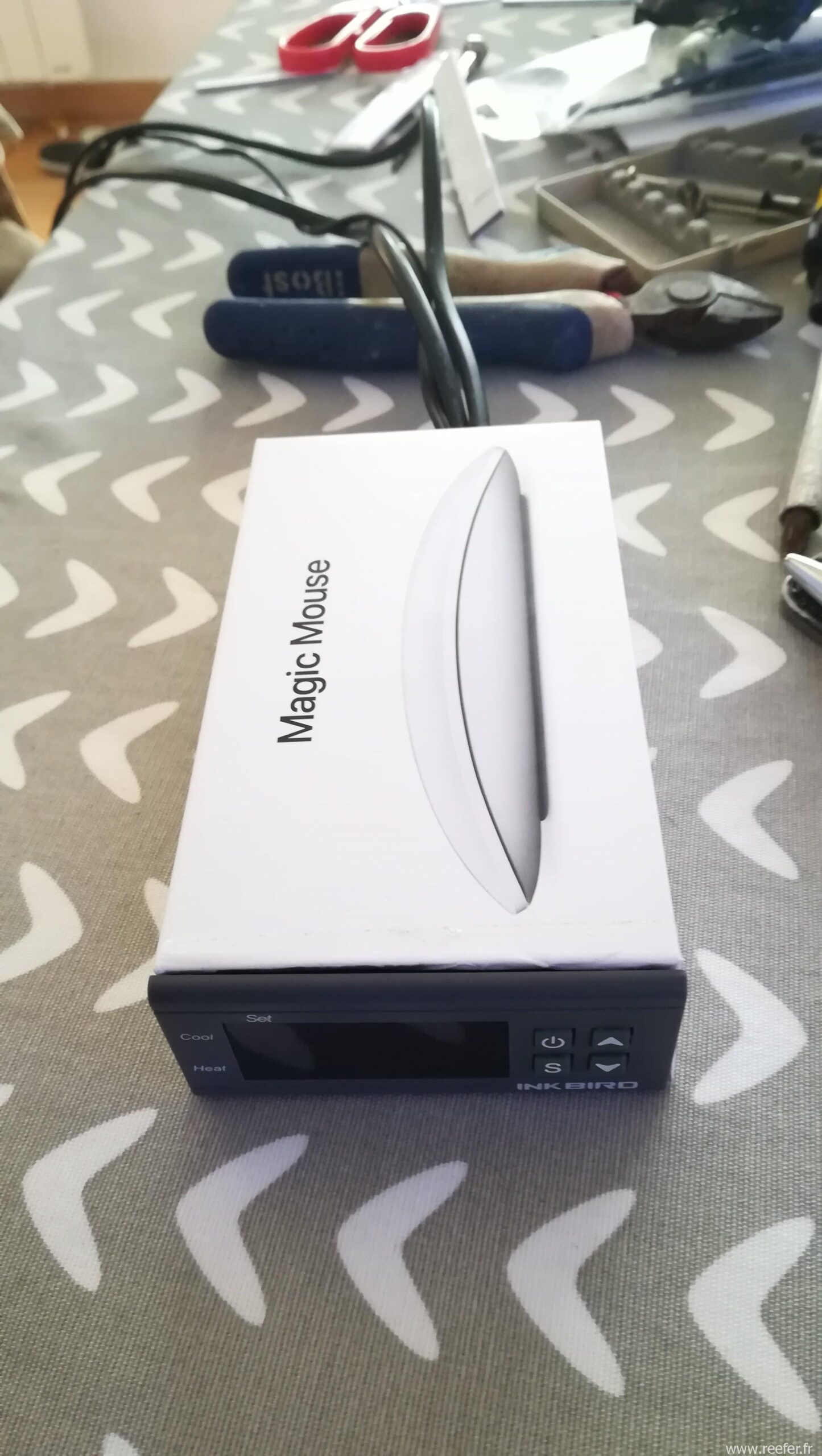

STC1000_Unboxing

Ce  petit boîtier permet de mesurer la température avec une précision de 0,1°C, via une sonde de type NTC (ou CTN en Français) de 10k.

On le trouve de 9 à 15€ sur Amazon  sous plein de marque différente.

Niveau électronique ils semblent identiques, j’ai juste remarqué une différence d’ergonomie dans les réglages entre le STC-1000 et le ITC-1000.

Personnellement je fais juste attention a prendre un avec la sonde en plastique  et non en moitié d’inox rechapé !

Coté fonctionnalité il permet d’alimenter  via 2 relais indépendants, un chauffage si la température mesurée est en dessous de la consigne (plage de 1 à 0,3°C au choix) ou un système de refroidissement si on est en dessus de cette consigne.

Un petit voyant indique si le chauffage ou le refroidissement est activé.

Le schéma de câblage qui est imprimé sur le boîtier peut porter a confusion (en fonction des modèles) : les bornes des relais ne fournissent pas le 220v mais ne servent que d’interrupteur a mettre sur une phase ou neutre.

Exemple de schéma trouvé sur le net :

STC1000_cablage

Pour gagner de la place j’ai coupé les prises et je branche directement sur le bornier, voici la résultat :

STC1000_Ok STC1000_en_place

Pareil avec le ITC-1000 pour le nano a crevette du petit, car le thermostat de son chauffage était défaillant.

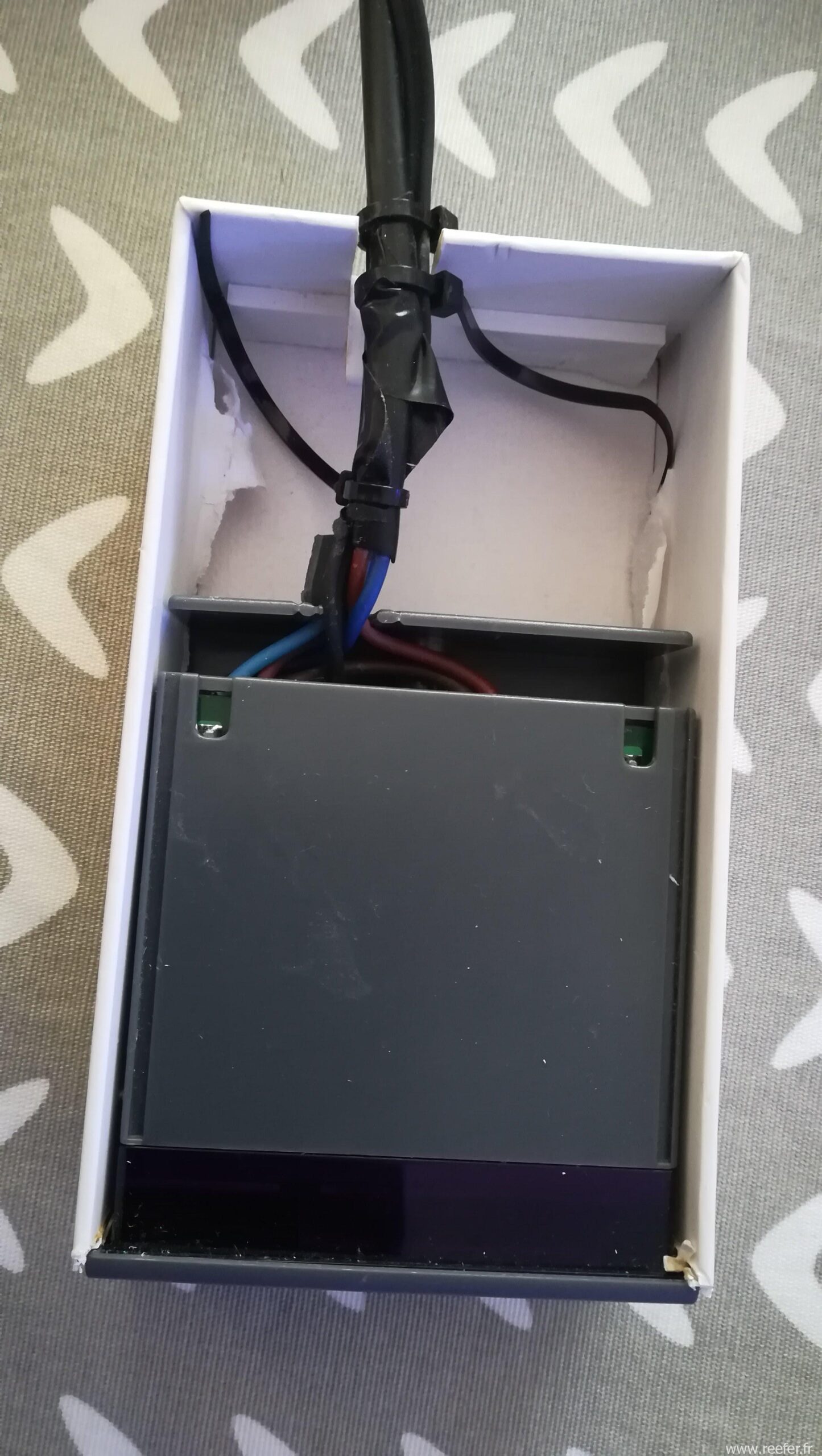

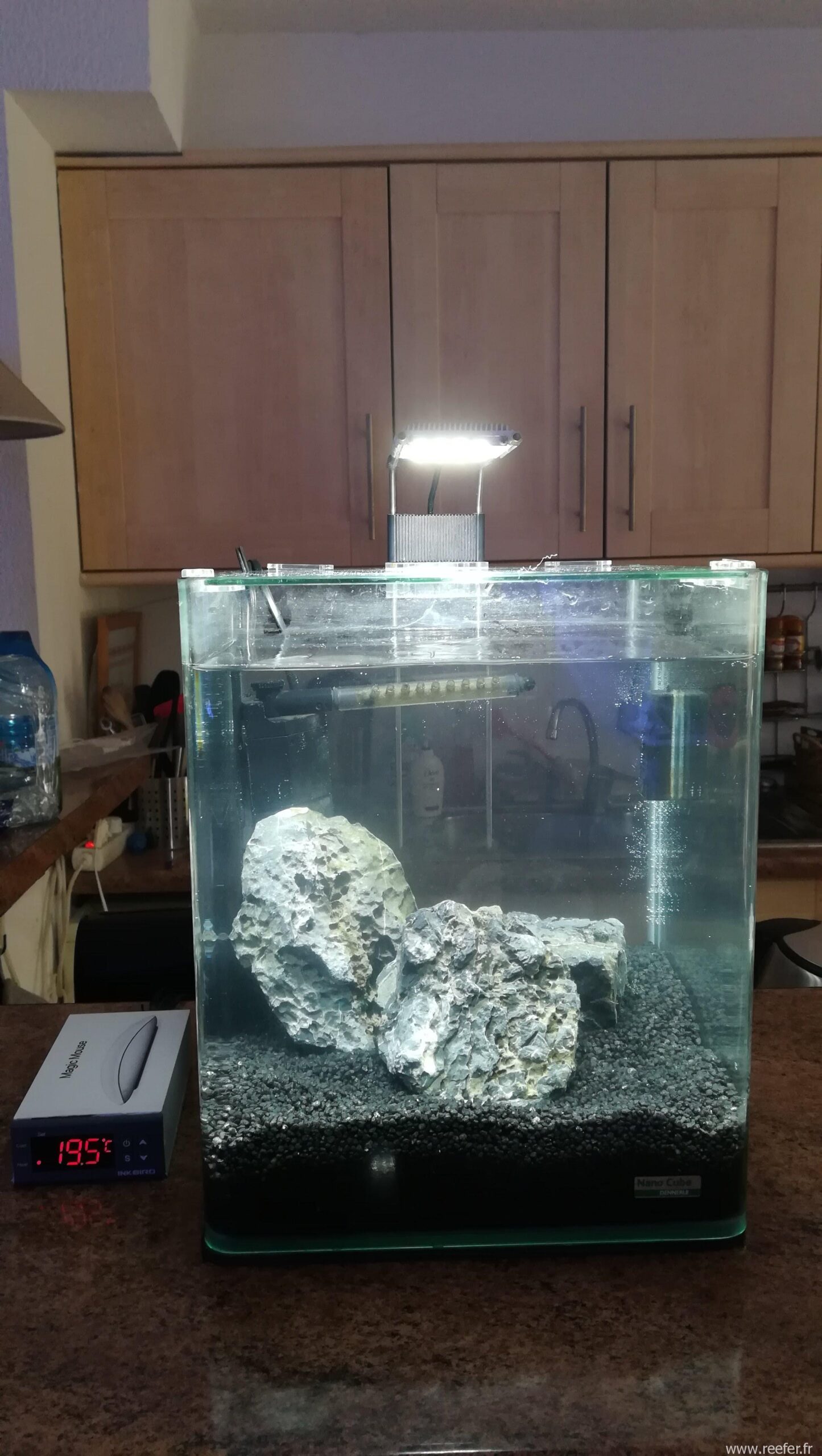

ITC-1000



Comme d’habitude voici le manuel : STC-1000_instructions

Et les caractéristiques techniques :

Caractéristiques:
Contrôleur de température universel STC-1000
La taille de montage: 71 * 29mm
Interrupteur automatique entre la réfrigération et le chauffage
Retour de valeur différente
Tension: 220 V AC ± 10%
La taille du panneau front: 75 (L) x 34,5 (W) mm
La taille de montage: 71 (L) x 29 (W) mm
75 Taille du produit (L) x 34,5 (L) x 85 (D) mm
Longueur de câble de capteur: 2m (inclure la sonde)
Approbation de CE

Spécifications:
Plage de mesure de température: -50 ~ 99 ℃
Délais de capteur d’erreur: 1 minute
Alimentation: 110V-220V AC ± 10%, 50 / 60Hz
Capacité de contact de relais: Cool 10A / 250VAC; Heat10A / 250VAC
Température ambiante: 0 ~ 60 ℃
Température de stockage: -30 ~ 75 ℃
Humidité relative: 20% ~ 85% (sans condensation)

Liste d’emballage
1 x Mini Contrôleur de Température Thermostat numérique
1 x Sonde de capteur de température avec câble de 2m
1 x Manuel de l’utilisateur



Modèles que j’ai acheté ici :

Pompe de remontée ELOS DC6000

Dans le but de continuer le projet consistant a rendre l’aquarium le plus silencieux possible.  Cette fois-ci je me suis attaqué à la pompe de remontée.

N’ayant que peu de  confiance en Jebao et les Red Dragon étant intouchable, je suis parti sur la nouvelle pompe de chez ELOS.

ELOS_PompesDC

Je suis parti sur un modèle « sur-dimensionné » permettant d’avoir une pompe qui ne tourne pas à fond et donc potentiellement plus silencieuse encore. J’avais besoin d’une 3000 l/h  et mon choix s’est porté sur une 6000 l/h, donc la ELOS DC6000 ou DC-6000 ça dépend des docs.

Au déballage on voit une pompe de taille correcte mais plutôt légère.

ELOS DC6000 - Contenu 1/2 ELOS DC6000 - Contenu 2/2 ELOS DC6000 - PompeELOS DC6000 - Pompe derrière

Pour la brancher sur une remontée d’ELOS 120, il m’a fallu trouver un adaptateur. En effet la pompe est prévue pour des bac plus gros et le tuyau de remontée est trop petit pour les embouts livrés.
Bon je n’avais pas prévu cela …

Mais voici l’astuce, une douille d’évacuation de chez Castorama pour la modique somme de 3,95€.  Pile poil prévu pour cette pompe!

DC6000_raccord_castorama

Une fois branché, pour obtenir le même niveau d’eau que ma 2800 l/h d’origine,  je dois mettre la puissance à 70%  mais elle ne consomme que  28W (pour 23W affiché sur le contrôleur).

La pompe d’origine (EDEN 140) consomme 10W de plus, c’est toujours ça de  pris ;)

Coté bruit : 0 bruit jusqu’à 80%, après on entend un bruit de moteur électrique.
On peut noter aucune vibration.

Elle a un démarrage progressif ainsi qu’une protection quand elle n’est plus immergé.

ELOS DC6000 - Contrôleur

ELOS DC6000 - Contrôleur en place

Le boîtier de contrôle permet de gauche à droite :

- arrêter  la pompe
- baisser la puissance
-augmenter la puissance
- mise en pause (30 minutes ?)



Coté entretien, elle se démonte très facilement. Mais le joint permettant au rotor de se caler à l’arrêt et plutôt galère a remettre.

ELOS DC6000 - Emplacement du joint

Après l’installation, on s’attelle a faire 2 tests :

  • la pompe à 100% de sa puissance, fait-elle déborder le bac ?
    Et non, pas de problème! La décante ELOS est prévu pour, elle se vide avant.
  • test de sécurité : la colonne de la descente se bouche
    l’eau monte, monte … et puis la décante de vide avant le débordement. La pompe fait des bulles et se met en protection  : « No Water » indique le contrôleur.

Reste a voir la fiabilité de cette nouvelle gamme,  a suivre !!!



Rappel des spécifications



Pompe électronique  basse tension avec débit réglable allant jusqu’à 6000 L / h convient à la fois pour l’eau douce et le marin , idéal pour une utilisation dans le filtre.
Silent Flow : très haute performance  d’un silence inégalée.
Soft Start  : la pompe augmente progressivement le débit jusqu’à ce qu’il atteigne la valeur de consigne.
Mémoire interne  : les paramètres de la pompe sont conservées même en cas d’interruption soudaine du courant.
6000
hauteur de remonté max 4m
Alimentation 100-240v 50/60Hz
Couleur noir
Contrôleur PRO
Puissance contrôleur 24 v / 1.6 A
Diamètre d’aspiration 1.25″
Diamètre d’entrée 1″
Dimensions en mm L146 x W 93 X H 124

Capteurs de temperatures et controleur de ventilateur 12v

Quand on a une box Z-wave ou un contrôleur et un logiciel comme Domotiga, pour mesurer la température vous pouvez prendre un module Fibaro FGBS-001.

Ca coûte dans les 40€ et ça permet :

  • de brancher 4 capteurs 1 wire DS18B20 (10€ pour 5 capteurs en moyenne)
  • de brancher 2 capteurs par contact sec , comme pour contrôler un niveau d’eau.

Fibaro FGBS001 couleurs cables

Dallas-capteur-couleur-cableTP (maron, 3,3V) =VDD (rouge)
TD (blanc=DQ

Une petite soudure ou un domino et l’affaire est dans le sac.

domotique_fibaro_fgbs001



J’en profite pour le mettre dans une petite boite avec le module FIBARO FGRGB-101, ce dernier permettant de piloter 4 sorties 0 à 12v.

domotique_fibaro_fgbs001+fgrgbw

Une fois fermé, ca fait tout propre ! Il ne reste plus qu’a associer ces 2 modules avec le système domotique sans fil Z-Wave.



domotique_fibaro_final

Plus d’informations sur la page Domotique  ;)  Et les manuels sur la page des docs.

Vérifier le niveau de sa réserve d’eau douce

Possédant un boitier Fibaro FGBS-001 me permettant de brancher des capteurs de température 1-Wire, il met aussi a disposition 2 entrées libres pour mettre des détecteurs (simple boucle).

1-pcs-Water-Level-Switch-Liquid-Level-Sensor-Liquid-Plastic-Ball-Float-Better-US23-Free-Shipping

Il me suffit de  2 capteurs a 1€   et ça me permet de vérifier le niveau d’eau dans ma réserve d’eau douce.
Et ainsi remonter ces infos dans le système domotique.
Disponible sur Amazon en livraison rapide.

Capteurs_niveau_d'eau

Il me reste a programmer une remontée d’alerte (SMS et mail) quand le niveau est moyen et bas.
